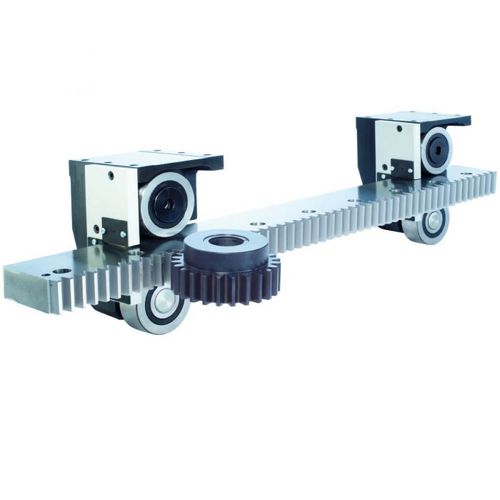

スライドガイド ユニット MHD

高精度重量物用高硬度

MHDリニアスライドシステムは、溶接業界のロボット搬送システムや自動車業界の組立工程など、多くの重機械処理業界に最適なシステムです。MHDはトラックと、左右のブロックアッセンブリーで構成された4つのベアリングブロックのセットでキットとして提供されます。 概要 MHDリニアスライドシステムは、溶接業界のロボット搬送システムや自動車業界の組立工程など、多くの重機械処理に最適なシステムです。MHDは、トラックと、左右のブロックアセンブリからなる4つのベアリングブロックのセットで構成されるキットとして提供されます。 ベアリングブロック ベアリングブロックは、3つの大きな一体型クラウンローラーを持ち、製品寿命まで密閉されているため、摩擦が少なく、メンテナンスも容易です。これにより、寿命が延び、連続運転が可能になりました。最も重い荷重を支えるトップVグルーブベアリングには、高い容量と剛性を誇るテーパードローラーベアリングを採用。遊びをなくすため、側面と下部領域のローラーは調整可能です。複列円すいころ軸受は、運動方向に配列されているため、エンドロードやアキシャル荷重による早期破壊に耐えることができます。 フラットトラック MHDには100×40mmの高精度フラットトラック1組が含まれており、全表面が硬化処理され、完全に研磨されています。1.4mまでの長さのトラックを連結して、より長い長さのアプリケーションに対応することができます。 ピニオン ストレートカットとヘリカルラックの両方のMHDフラットトラックに適合する2つのサイズがあり、ピニオンは圧力角20度のメートルモジュールの歯形をしています。ピニオンは高品質のケースハードニング鋼で作られており、歯はISO 1328グレード6の精度で研磨されています。
