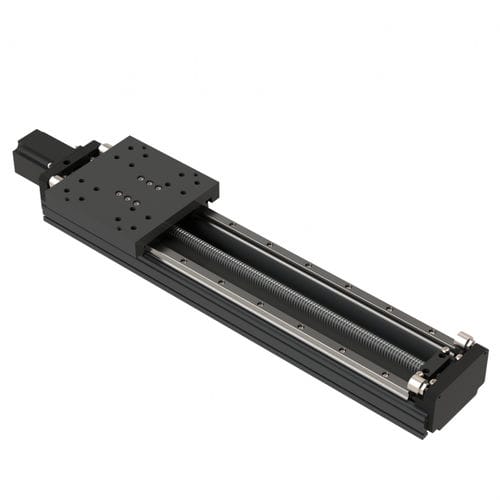

リニアアクチュエータ XLA™ series

電動ボールねじリードスクリュー

-超高負荷容量、コンパクトなサイズ -ボールネジ駆動・プロファイルレール式リニアガイド -低摩擦係数 -堅牢で剛性の高い構造材 -高精度・高生産性 XLAリニアアクチュエータは、これまでのシグネチャーモーションの標準ステージの中で最も堅牢なアクチュエータです。XLA 9と大型のXLA 15の2つの標準フレームサイズがあります。 XLAアクチュエータは、ガントリー用途のスタンドアロンY軸モーションステージとして設計され、非常に剛性が高く、より長いスパンでの構造サポートのコストを排除しています。コンパクトな外形で超大容量を必要とするさまざまな用途に対応し、サポートなしで使用した場合でも優れた構造強度を実現します。リニアプロファイルレールガイドとボールネジ駆動機構により、非常に正確で再現性の高いモーションを実現します。 高負荷容量とコンパクトな設置面積 XLA 9は、高さ1.99インチ、幅3.75インチの外形寸法で、200万インチのトラベルライフに基づく静的容量は3,500ポンドを超え、動的容量は2,300ポンドを超えます。 XLA 15は、高さ3インチ、幅6インチ以下の外形寸法で、静的容量は14,000ポンド以上、動的容量は200万インチを基準として9,500ポンド以上です。 モーメント荷重補正は、モーメントの影響を排除し、オフセット荷重を同等の垂直荷重に変換します。モーメント荷重補正により、スライド寿命の計算が容易になり、安定した荷重を得ることができます。
