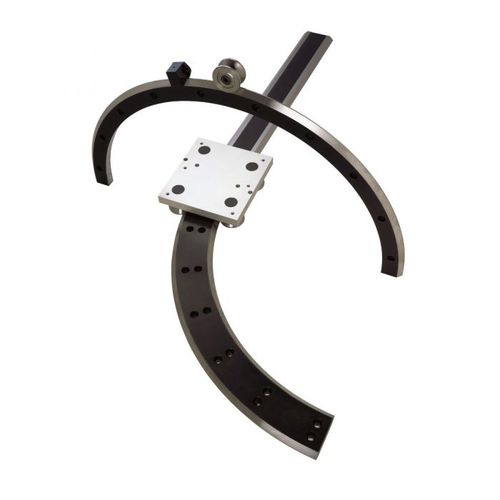

スライドリニアガイド HDRT

精密スチール製ステンレススチール製

HDRTは、PRTリングスライド＆トラックシステムの柔軟性と機能、HDS2製品ラインのサイズと強度を組み合わせ、最大40kN（8,992ポンド）の荷重を支えることができます。 トラックシステム HDRTトラックシステムは、リングセグメントとストレートスライドを組み合わせて、ほぼすべての経路に対応します。内部および外部のVリングは、3種類のベアリングと2種類のルブリケーターに対応しており、7種類のサイズ、2種類の精度等級、およびステンレス鋼が用意されています。トラックシステムは、参照番号とシーケンス番号が記された、すぐに取り付け可能なセクションで提供されます。独自のジョイントブロックアライメント治具が用意されており、簡単にアライメントを行うことができます。また、様々な駆動方式が用意されています。 スライドリングセグメント HDRTは、直径512mm（20.15インチ）から1656mm（65.19インチ）までの幅広い種類の片刃リングを提供しています。カーブセグメントは、90°と180°の円弧の長さを標準仕様として提供しています。高品質のスチール製で、3つのグレードがあります。P1、P2、SSの3種類です。すべてのグレードは、90°のV面と内部レジスタが完全に研削されています。P1グレードは、取り付け面も接地されています。ステンレススチール製は、全面を研磨しています。 リングスライドは、360度、180度、90度のセグメントがあります。 標準の穴は、六角穴付きネジ用にザグリ加工されています。また、オプションのタップ穴により、下からのボルト締めも可能です。ギア駆動のオプションもあります。 -HDRE：外部V面硬化処理 -HDR：内部V面硬化処理 -HDRD：V面硬化処理 ストレートセグメント HDRTは、HDS2シリーズのストレートスライドを使用し、特定のアプリケーション要件に適合するように精密に調整されています。
