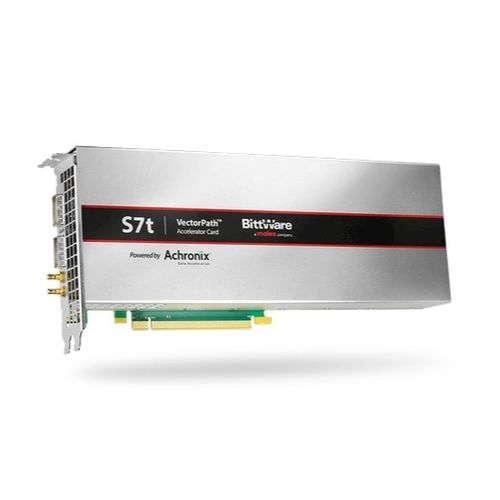

Mini PCIeFPGAカード S7t-VG6

I/Oプロセッサー付き

デュアル幅PCIe FPGAボード Achronix Speedster7t FPGAボード、GDDR6およびQSFP-DD搭載 特徴 1x 400Gまたは6x 100G用QSFP 8GBGDDR6最大512GB/s 56Gbps SERDESを搭載した7nm FPGA 概要 S7t-VG6は、高速ネットワーキングと高速大容量メモリ・アクセスに最適化された7nm Achronix FPGAを搭載しています。QSFP-DD（ダブルデンシティ）ケージを採用したこのボードは、56G PAM4対応のSpeedster®7tデバイスを使用して、最大1x 400GbEまたは4x 100GbEをサポートします。追加のQSFPポートが2x 100GbEをサポートし、4x MCIOコネクタがNVMe接続ストレージをサポートします。16チャネルのGDDR6グラフィックスDRAMは、高帯域幅のメモリ要件に対応し、最大512GB/秒を提供します。 このFPGAは、最大692Kの6入力ルックアップテーブル(LUT)と189MbのエンベデッドRAMを備えた大規模なロジックおよびメモリリソースを提供します。また、2,560個のMLP (機械学習ブロック) も提供しています。 ボード仕様 ＦＰＧＡ アクロニックス スピードスター AC7t1500 52.5 x 52.5パッケージ 692K 6入力ルックアップテーブル(LUT) 189 Mb の埋め込まれた RAM 2,560 MLP オンボードメモリ 8x GDDR6: 各8Gビット、各2つの独立した16ビットチャネル、合計8GBytes ECC付きワンバンクDDR4-2666、最大4GBytes(x72) FPGAを起動するためのフラッシュメモリ ホストインタフェース PCIe Gen4 x16インターフェイスをFPGAに直接接続 外部クロック 1 PPS、10MHz ref clk フロントパネル入力 ＵＳＢ BMC、USB-JTAG、USB-UARTにアクセスするためのUSBポート デイジーチェーン用の第2のUSBポート エムシーアイオー リアエッジのMCIO、4xトランシーバを介してFPGAに接続されています。 PCIe Gen4ハードIP ＧＰＩＯ GPIO 8ピン、3.3V、シングルエンド、方向（Tx、Rx）はGPIOごとにFPGAで独立に設定可能、バッファは200Mbpsまで定格 QSFPケージ フロントパネルのQSFP-DDケージ 56G PAM4 トランシーバー 1x 400GbE、2x 200GbE、4x 100GbE、または8x 10/25/40/50GbE ハードMACとFEC フロントパネルのQSFP56ケージ 56G PAM4 トランシーバー 200GbE×1、100GbE×2、または10/25/40/50GbE×4 ハードMACとFEC ボード管理コントローラ 電圧、電流、温度監視 電源シーケンスとリセット フィールドのアップグレード FPGAの構成と制御 クロック構成 Ｉ２Ｃバスアクセス USB 2.0 電圧オーバーライド 冷却 標準：デュアル幅パッシブヒートシンク オプション：デュアルワイドアクティブヒートシンク オプション：二重幅液冷 電気 2つのAUXコネクタ（8ピン）からのオンボード電源 消費電力はアプリケーションに依存します。 標準的な最大消費電力は未定 環境への取り組み 動作温度 5°C～35°C フォームファクター
