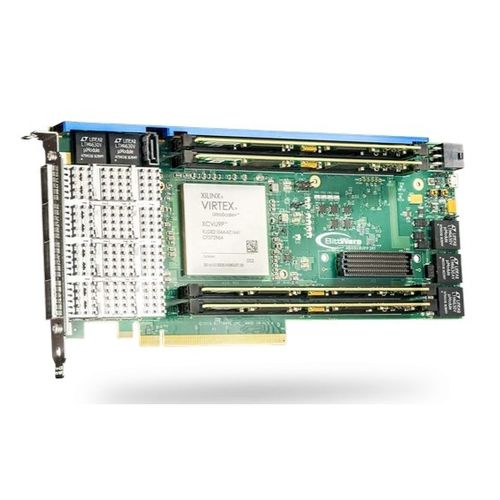

Mini PCIeFPGAカード XUP-P3R

I/Oプロセッサー付き

特徴 4基のQSFP28経由で4基の100GbE 最大512GBのDDR4 VU9P まで:ザイリンクス製250 万 LCFPGA 概要 BittWare社のXUP-P3Rは、Xilinx社のVirtex UltraScale+ FPGAをベースにした3/4レングスのPCIe x16カードです。UltraScale+デバイスは、大規模なデータ・フローとパケット処理を必要とするシステム向けに、高性能、高帯域幅、およびレイテンシの低減を実現します。このボードは、最大512 GBytesのメモリをサポートする豊富なメモリ構成、洗練されたクロッキングおよびタイミングオプション、4つのフロントパネルQSFPケージを提供し、それぞれが100GbEを含む最大100 Gbps (4x25)をサポートしています。 XUP-P3Rには、高度なシステム監視のためのボード管理コントローラ（BMC）も搭載されており、プラットフォームの統合と管理が大幅に簡素化されています。これらすべての機能を組み合わせることで、XUP-P3Rは、ネットワーク処理やセキュリティ、アクセラレーション、ストレージ、ブロードキャスト、SigIntなど、幅広いデータセンター・アプリケーションに理想的な製品となっています。 ボード仕様 ＦＰＧＡ Virtex UltraScale+ ＶＵ９Ｐ コアスピードグレード - 2 その他のFPGAオプションについては、BittWareにお問い合わせください。 オンボードフラッシュ FPGAを起動するためのフラッシュメモリ 外部メモリ 4つのDIMMサイト、それぞれが*をサポートしています。 最大128GByte DDR4 x72、ECC搭載 最大576MbitsのデュアルQDR-II+ x18 (2つの独立した288Mビットバンク) ホストインタフェース FPGAに直接接続するx16 Gen3インターフェイス USBポート マイクロUSB。(USB 2.0) デバッグおよび FPGA およびフラッシュのプログラミング用 シリアル拡張ポート(SEP) 20x GTY トランシーバーを介した FPGA への拡張インターフェイス (オプション、2 番目のスロットが必要) FPGAへの14倍のGPIO信号 QSFPケージ フロントパネルのQSFP28（zQSFP）ケージ4個を16個のトランシーバを介してFPGAに直接接続 それぞれ100GbE、40GbE、4x 25GbE、または4x 10GbEをサポートしており、400GbEと組み合わせることができます。 取締役会管理責任者 電圧、電流、温度監視 電源シーケンスとリセット フィールドのアップグレード FPGAの構成と制御 クロック構成 Ｉ２Ｃバスアクセス USB 2.0 電圧オーバーライド 冷却 標準：ダブルワイドアクティブファンとヒートシンク オプション：ダブルワイドパッシブヒートシンク オプション: ヒートパイプを備えたダブル幅の高度な受動冷却 電気 オンボード電源は12V PCIeスロットとAUXコネクタ(6ピン)から供給されます。 消費電力はアプリケーションに依存します。 環境への取り組み 動作温度 5°C～35°C フォームファクター 3/4レングス、標準高さのPCIeデュアルスロットボード 9.4 x 4.37インチ 開発ツール アプリケーション開発 HDL/ベリログ BittWorks II Toolkit - BittWareハードウェアのホスト、コマンド、デバッグツール
