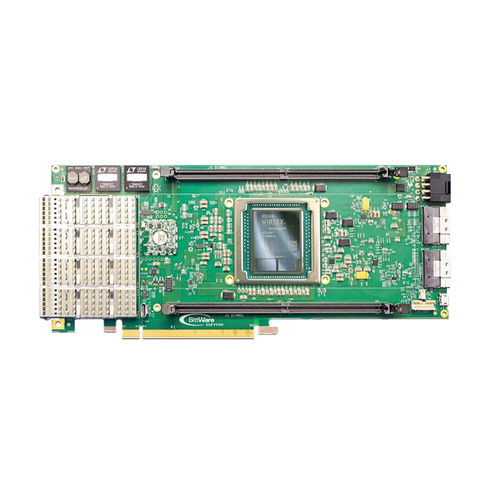

Mini PCIeFPGAカード XUP-VVH

I/Oプロセッサー付き

ザイリンクス UltraScale+ 3/4-Length PCIe ボード VU37P、統合HBM2、Quad QSFP、256 GByte DDR4を搭載したBittWare Viperプラットフォーム上のVU37P 特徴 4基のQSFP28経由で4基の100GbE 最大256GBのDDR4 VU37P FPGA: 280万個のLCと8GBytesのHBM2FPGA（ザイリンクス製 概要 BittWare社のXUP-VVHは、高メモリ帯域幅を必要とする高密度データセンター・アプリケーションに最適なUltraScale+ VU37P FPGAベースのPCIeカードです。UltraScale+ FPGAは、FPGA上に統合された高帯域幅メモリ(HBM2)タイルにより、これらの要求の厳しいアプリケーションがI/Oボトルネックを回避するのに役立ちます。 UltraScale+ VU37Pは、統合メモリとともに最大280万個のロジック・エレメントを提供し、設計者に驚異的なパフォーマンスの可能性を提供しますが、熱管理を困難にする電力密度を備えています。XUP-VVHは、BittWareのViperプラットフォームでこの課題に対応し、大規模なFPGAロード、最大256GBのDDR4、4x100GbpsのEthernetをサポートします。 BittWare社のViperプラットフォームは、高度なコンピュータ・フロー・シミュレーションを使用して、ヒートパイプやエアフロー・チャンネルの使用、サーバー内の限られたエアフローを最大限に利用できるようにコンポーネントを配置するなど、サーマル・ファーストのアプローチで物理的なボード設計を推進しています。Viperボードはデフォルトではパッシブですが、オプションでアクティブ冷却も可能です。 ボード仕様 ＦＰＧＡ Virtex UltraScale+ ＶＵ３７Ｐ 8 GByte の HBM2 高帯域幅 DRAM コアスピードグレード - 2 その他のFPGAオプションについては、BittWareにお問い合わせください。 オンボードフラッシュ FPGAを起動するためのフラッシュメモリ 外部メモリ DIMMサイトが2つあり、それぞれがサポートしています。 最大128GByte DDR4 x72、ECC搭載 最大576MbitsのデュアルQDR-II+ x18 (2つの独立した288Mビットバンク) ホストインタフェース FPGAに直接接続するx16 Gen3インターフェイス USBポート Micro USB: BMCおよびFPGA JTAGへのアクセス ユーティリティ UART用ブレークアウトボードに接続、1PPS入力、10MHzクロック入力 UltraPort SlimSAS 2つのUltraPort SlimSASが16x GTYトランシーバを介してFPGAに接続されています。 追加のx16またはx8 PCIeインターフェースをサポート可能(ソフトIPコアと追加スロットが必要) QSFPケージ フロントパネルのQSFP28（zQSFP）ケージ4個を16個のトランシーバを介してFPGAに直接接続 それぞれ100GbE、40GbE、4x 25GbE、または4x 10GbEをサポートしており、400GbEと組み合わせることができます。 取締役会管理責任者 電圧、電流、温度監視 電源シーケンスとリセット フィールドのアップグレード FPGAの構成と制御 クロック構成 Ｉ２Ｃバスアクセス USB 2.0 電圧オーバーライド 冷却 標準：ダブル幅パッシブヒートシンク 電気
