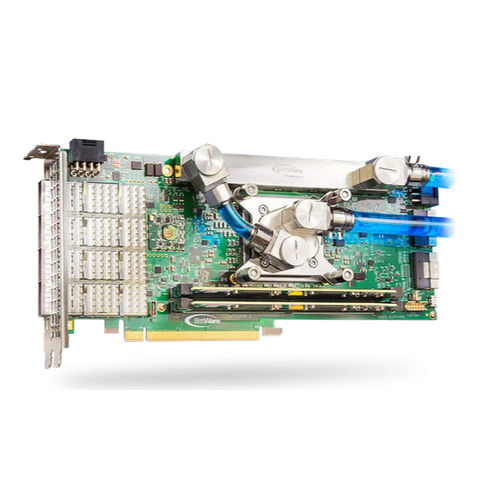

Mini PCIeFPGAカード XUP-VVP

I/Oプロセッサー付き

ザイリンクス UltraScale+ 3/4-Length PCIe ボード モンスターFPGAロードのためのパワー版 特徴 300AFPGAコア電源 Viper プラットフォームの極端な FPGA 負荷用の液体冷却オプション VU13P までの FPGA:ザイリンクス社製380 万 LCおよび360Mb UltraRAMFPGA 概要 BittWare社のXUP-VVPは、UltraScale+ VU13P FPGAベースのPCIeカードで、超ハイパワー・アプリケーション向けに設計されています。ザイリンクスのUltraScale+ VU13P FPGAは、3.8Mのロジック・エレメントを備え、設計者に驚異的なパフォーマンスの可能性を提供しますが、電力密度が高いため、電力および熱管理が困難です。XUP-VVP は、BittWare の Viper プラットフォームを使用してこの課題に対応し、最大 256 GByte の DDR4 または 1152 Mbits QDR-II+、4x 100 Gbps イーサネットをサポートします。 BittWare社のViperプラットフォームは、高度なコンピュータ・フロー・シミュレーションを使用して、ヒートパイプやエアフロー・チャンネルの使用、サーバ内の限られたエアフローを最大限に利用できるようにコンポーネントを配置するなど、サーマル・ファーストのアプローチで物理的なボード設計を推進しています。ボードのデフ ォル ト オプシ ョ ンは空冷ですが、XUP-VVP は液冷で迅速に熱を除去することも可能です。300AのFPGAコア電源は、最大のFPGA負荷にも電力を供給します。 ボード仕様 ＦＰＧＡ Virtex UltraScale+ VU13P D2104パッケージ コアスピードグレード - 2 VU9P/VU11P FPGAオプションについては、BittWareにお問い合わせください。 オンボードフラッシュ FPGAを起動するためのフラッシュメモリ 外部メモリ DIMMサイトが2つあり、それぞれがサポートしています。 最大128GByte DDR4 x72、ECC搭載 最大576MbitsのデュアルQDR-II+ x18 (2つの独立した288Mビットバンク) ホストインタフェース x16 Gen3インターフェイスをFPGAに直接接続(オプション。PCIeコネクタからは電源を使用しない) USBポート Micro USB: BMC、FPGA JTAG、FPGA UARTへのアクセス ユーティリティ 1PPS入力、10MHzクロック入力用のブレークアウトボードに接続 UltraPort SlimSAS 2つのUltraPort SlimSASが16x GTYトランシーバを介してFPGAに接続されています。 400Gbpsのボード間帯域幅を提供 追加のx16またはx8 PCIeインターフェースをサポート可能(ソフトIPコアと追加スロットが必要) QSFPケージ フロントパネルのQSFP28（zQSFP）ケージ4個を16個のトランシーバを介してFPGAに直接接続 それぞれ100GbE、40GbE、4x 25GbE、または4x 10GbEをサポートしており、400GbEと組み合わせることができます。 400Gbpsのボード間帯域幅を提供 取締役会管理責任者 電圧、電流、温度監視 電源シーケンスとリセット フィールドのアップグレード FPGAの構成と制御 クロック構成 Ｉ２Ｃバスアクセス USB 2.0 電圧オーバーライド 冷却 標準：ダブル幅パッシブヒートシンク オプション：倍幅液冷 電気
