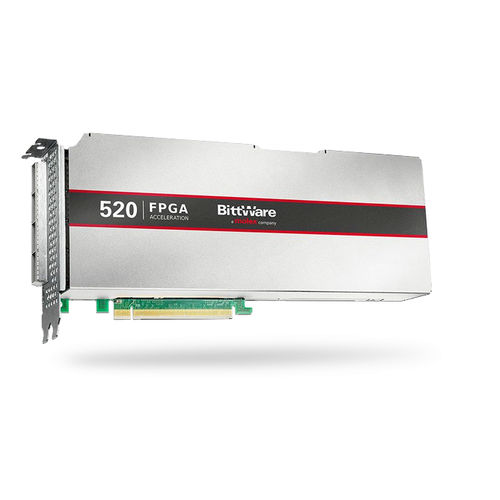

Mini PCIeFPGAカード 520N

I/Oプロセッサー付き

PCIe FPGAボード Intel Stratix 10 FPGA、4x QSFPおよび32 GByte DDR4搭載 特徴 Intel Stratix 10 GX 2800 400Gbps用QSFP28 4x BittWar で最適化された OpenCL BSP 概要 最大10 TFLOPSの画期的な単精度浮動小数点性能を実現した520Nは、Intel Stratix 10 FPGAと4バンクのDDR4外部メモリを搭載したPCIeボードです。 仕様 ＦＰＧＡ インテル Stratix 10 GX F1760パッケージのGX2800 最大26GbpsのSerDes I/Oを備えたL字型タイル 最大28GbpsのSerDes I/Oを備えたHタイル コアスピードグレード-2：I/Oスピードグレード-2 Stratix 10 GXのその他のオプションについては、BittWareにお問い合わせください。 オンボードフラッシュ FPGAを起動するための2Gbitフラッシュメモリ 外部メモリ 4バンクのDDR4 SDRAM x 72ビット 1バンク8GB(合計32GB/64GB版もあります) 転送速度。2400 MT/s ホストインタフェース x16 Gen3インターフェイスはFPGAに直接接続され、PCIeハードIPに接続されています。 QSFPケージ フロントパネルのQSFP28ケージ4個を16個のトランシーバを介してFPGAに直接接続 L-Tile：最大2つの100Gbpsネットワークポート H-Tile：最大4個の100Gbpsネットワークポート 10/25/40/100GbEをサポートするユーザープログラム可能な低ジッタ・クロッキング 各QSFP28は独立してクロックすることができます。 ネットワークリカバリークロッキングのためのジッタクリーナ 2台のQSFP28は100GbE MACハードIPが利用可能 システム管理者 オンボード Intel USB Blaster パワーと温度監視 FPGAへの故障状態の報告 冷却 標準：ダブルワイドアクティブヒートシンク（ファン付き オプション：ダブルワイドパッシブヒートシンク 電気 オンボード電源は12V PCIeスロットと2つのAUXコネクタ(8ピン1つ、6ピン1つ)から供給されます。 消費電力はアプリケーションに依存します。 典型的な最大電力消費量 225W 環境への取り組み 動作温度。5°C から 35°C 品質 ISO9001 に製造される: 2015 IPC-A-610 クラス III RoHS対応 CE、FCCおよびICESの承認 フォームファクター 標準高さのPCIeデュアルスロットボード センチ 開発ツール FPGA開発BIST - CentOS 7用の組み込みセルフテスト（ピンアウト、ゲートウェア、PCIeドライバ、ホストテストアプリケーション）のソースコードを提供します。 アプリケーション開発 サポートされているデザイン・フロー - Intel FPGA OpenCL SDK、Intel High-Level Synthesis (C/C++) & Quartus Prime Pro (HDL、Verilog、VHDL など) 納入品 520N FPGAボード USBケーブル（フロントパネルアクセス ビルトインセルフテスト（BIST OpenCL HPC ボードサポートパッケージ (BSP)
