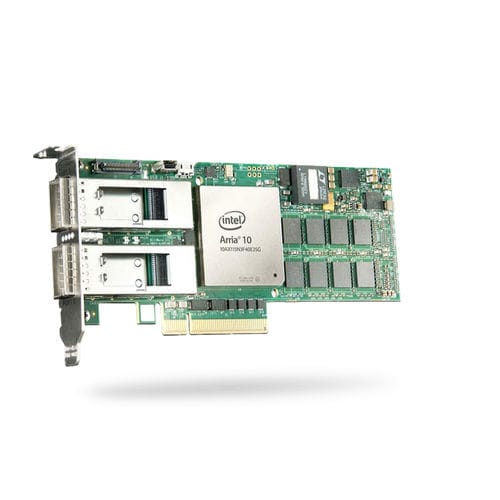

Mini PCIeFPGAカード A10PL4

I/Oプロセッサー付き

デュアルQSFPおよびDDR4搭載のIntel Arria 10 GXロープロファイルPCIeボード 特徴 Altera Arria 10 GX FPGA Gen1、Gen2、またはGen3に対応したPCIe x8インターフェイス 2x 40GbEまたは8x 10GbE用のデュアルQSFPケージ メモリ：最大32GByteのDDR4 SDRAM（ECC付き）（x72 インテリジェントプラットフォーム管理のためのボード管理コントローラ 精密クロックとタイミングオプション ユーティリティI/O。USB 2.0 概要 BittWare社のA10PL4は、Altera Arria 10 GX FPGAをベースにしたロープロファイルPCIe x8カードです。Arria 10は、高速トランシーバ、ハード・フローティング・ポイントDSPブロック、組み込みのGen3 PCIe x8などの豊富な機能セットを備えた、高密度で電力効率の高いFPGAファブリックを誇っています。このボードは、32GB以上のメモリ、洗練されたクロッキングとタイミング・オプション、2つのフロント・パネルQSFPケージ（それぞれがサポート）を備えています。A10PL4はまた、高度なシステム監視のためのボード管理コントローラ(BMC)を搭載しており、プラットフォーム管理を大幅に簡素化しています。これらすべての機能を組み合わせることで、A10PL4は、ネットワーク・プロセッシングとセキュリティ、コンピュートとストレージ、計装、放送、SigIntなどの幅広いアプリケーションに理想的な製品となっています。 仕様 ボード仕様 ＦＰＧＡ Altera® Arria® 10 GX FPGA 高性能、マルチ・ギガビットSerDesトランシーバー（最大17 Gbps 最大1150Kのロジック・エレメントが利用可能 最大53Mbの組み込みメモリ 1.6Gbps LVDS性能 最大3,300個の18×19可変精度乗算器 オンボードメモリ ECC付き2バンクDDR4、各最大16GBytes（x72）。 64 MByteのFPGAブート用フラッシュメモリ PCIeインタフェース x8 Gen1、Gen2、Gen3をFPGAに直接接続 USBヘッダー FPGAおよびフラッシュのデバッグおよびプログラミング用USB 2.0インターフェイス 内蔵アルテラUSBブラスター 精密タイミングモジュール（オプション 1 PPS入出力 基準クロック入出力 調整可能なTCXO QSFPケージ フロントパネルのQSFP28 (zQSFP)ケージ2個を8 SerDes経由でFPGAに直接接続 (外部PHYなし) それぞれ40GbEまたは4つの10GbEをサポート QSFPとの下位互換性があり、オプションでSFP+として使用するために適合させることができます。 取締役会管理責任者 電圧、電流、温度監視 電源シーケンスとリセット フィールドのアップグレード FPGAの構成と制御 クロック構成 Ｉ２Ｃバスアクセス USB 2.0およびJTAGアクセス 電圧オーバーライド サイズ ロープロファイル(ハーフハイト、ハーフレングス)PCIeスロットカード; x8メカニカル 168mm x 68.9mm 最大コンポーネント高さ：14.47mm 開発ツール システム開発 BittWorks II Toolkit - BittWareハードウェア用のホスト、コマンド、デバッグツール、Matlab API、ソースコード移植キットも利用可能 FPGA HDL開発
