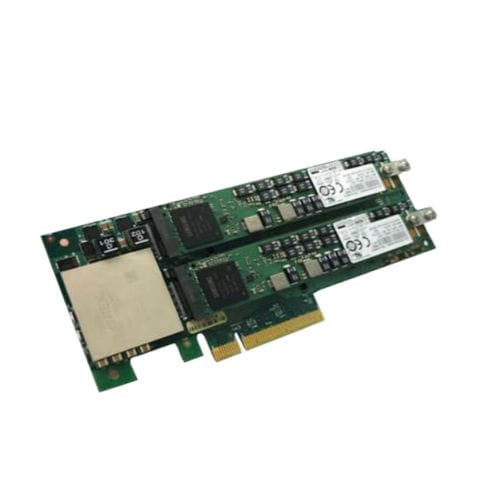

Mini PCIeFPGAカード 250S+

I/Oプロセッサー付き

FPGA PCIeカード Kintex FPGAを使用したニア・ストレージ・アクセラレータ 特徴 最大4倍のNVMeドライブ 最大8GByteDDR4 KU15P FPGA: 110万個のLCKintex UltraScale+ 概要 直付けアクセラレータ＆プロキシインラインアクセラレータ 250S+ は、Xilinx UltraScale+ Kintex FPGA を搭載した完全プログラマブル NIC サイズのニアストレージ アクセラレータです。このPCIe Gen 3対応アクセラレータカードは、PCIeまたはCAPI対応のサーバープラットフォームに追加することができ、以下のようなアプリケーションにエネルギー効率の高いアクセラレーション機能を提供します。 データベースの高速化 インライン圧縮/暗号化 チェックポイントの再起動 バーストバッファキャッシング 250S+ は、2 つの構成から選択できます。最大 4 つの M.2 NVMe SSD をオンカードでザイリンクス FPGA、OCuLink、または MiniSAS-HD ブレークアウト ケーブルに接続することで、250S+ を大規模なストレージ アレイの一部として使用できます。 ボード仕様 ＦＰＧＡ ザイリンクス Kintex UltraScale+ FFVA1156パッケージのKU15P コアスピードグレード-2 その他のFPGAオプションについては、BittWareにお問い合わせください。 オンボード DDR4 SDRAM DDR4 SDRAM x80ビットの1バンク 1バンク8GB（4GB版もあります 転送速度。2400 MT/s ホストインタフェース x8メカニカルPCIe Gen3 ストレージオプション 960GB NVMe SSDを4本搭載 OCuLinkケーブル4本 MiniSAS-HDケーブル4本 電源監視とレポート 電圧監視 温度監視 FPGAへの故障状態の報告 冷却 最大25WのFPGA電源用シングル幅パッシブ・ヒートシンク 最大50WのFPGA電源用ダブルワイド・パッシブ・ヒートシンク 電気 PCIeスロット電源から派生したオンカード電力 消費電力はアプリケーションに依存します。 典型的な FPGA の消費電力 ~25-50W 環境への取り組み 動作温度。5°C から 35°C 品質 ISO9001に製造される: 2008 IPC JSTD-001 -クラスIII RoHS対応 フォームファクター ハーフハイト、ハーフレングスのPCIeボード 寸法167.7mm x 68.9mm シングルまたはダブル幅のオプション フルハイトPCIブラケットオプション 開発ツール FPGA開発 BIST - CentOS 7用の組み込みセルフテスト（ピンアウト、ゲートウェア、PCIeドライバ、ホストテストアプリケーション）のソースコードを提供しています。 アプリケーション開発 ザイリンクス ツール - Vivado Design Suite HLx エディション。HDL および C/C++ (HLS 付き) OpenPOWER CAPI SNAP 2.0 for POWER9 納入品 250S+ FPGAボード ビルトインセルフテスト（BIST オンライン開発者サイトへの1年間のアクセス 1年間のハードウェア保証
