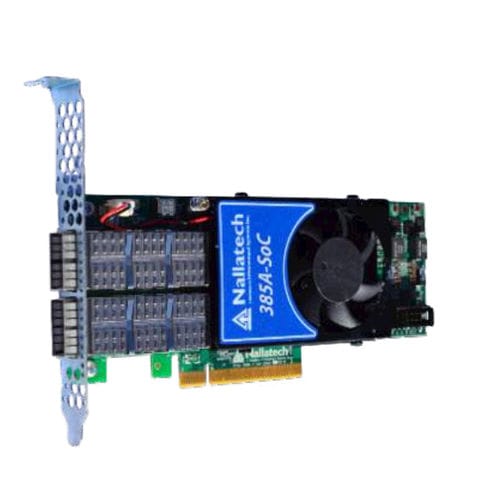

Mini PCIeFPGAカード 385A-SoC

XMCI/Oプロセッサー付き

FPGAアクセラレータカード デュアルQSFP+およびDDR4搭載SoCロープロファイルPCIe搭載Intel Arria 10 特徴 Intel Arria 10 SoCSX 660 10/40Gbps用2x QSFP+ 組み込みBSP（ARM 概要 385A-SoC™ロープロファイル・アクセラレータ・カードは、高性能コンピューティング、画像処理、ネットワーク解析などの幅広いアプリケーション分野において、FPGAおよびARMベースの開発および展開のための強力なコンピューティングおよびI/Oプラットフォームを提供します。 ボード仕様 ＦＰＧＡ インテル Arria 10 SX 660 SX F34パッケージ コアスピードグレード-2 オンボードフラッシュ FPGAを起動するためのフラッシュメモリ オンボードメモリ FPGAファブリック用DDR4 SDRAM x 72 x 1バンク、4GB @ 2133MT/s ARMプロセッサ用DDR4 SDRAM x 40 x 1バンク、2GB @ 2133MT/s ホストインタフェース FPGAに直接接続するx8 Gen3インターフェイス QSFPケージ フロントパネルのQSFP+ケージ2個を8個のトランシーバを介してFPGAに直接接続 10/40 GbEをサポートするユーザープログラム可能な低ジッタ・クロッキング 各QSFPは独立してクロックすることができます。 時計のオプション。 ジッター減衰でネットワークが回復 QSFPクロッキング：ユーザー・プログラマブル、またはCPRI、1GbE 外部クロック入力、1PPS入力 電源監視と報告 オンボードAltera USB Blaster 電圧監視 温度監視 FPGAへの故障状態の報告 冷却 標準：シングルワイドアクティブヒートシンク（ファン内蔵型 オプション：シングル幅パッシブヒートシンク 電気 12V PCIeスロットからのオンボード電源 消費電力はアプリケーションに依存します。 環境への取り組み 動作温度。5°C から 35°C 品質 ISO9001 に製造される: 2008 IPC-A-610 クラス RoHS対応 フォームファクター ハーフハイト、ハーフレングスのPCIeシングルスロットボード 2.713×6.6インチ（68.9×167.6mm 開発ツール FPGA開発 BIST - CentOS 7用の組み込みセルフテスト（ピンアウト、ゲートウェア、PCIeドライバ、ホストテストアプリケーション）のソースコードを提供します。 アプリケーション開発 サポートされているデザインフロー - Quartus Prime Pro (HDL、Verilog、VHDLなど) 納入品 385A-SoC FPGAボード ビルトインセルフテスト（BIST フルハイトとハーフハイトのPCIバックプレートが利用可能 オンライン開発者サイトへの1年間のアクセス 1年間のハードウェア保証
