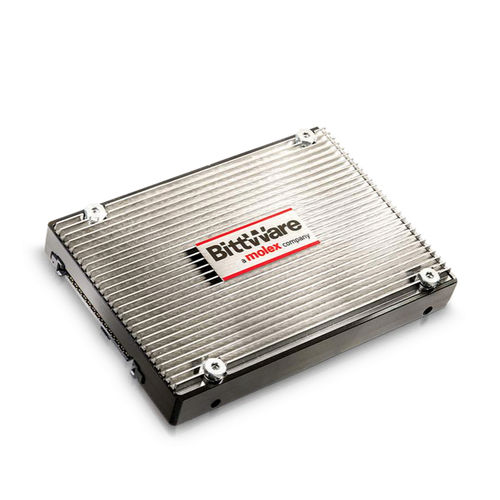

Mini PCIeFPGAカード 250-U2

I/Oプロセッサー付き

U.2 FPGAアクセラレータ U.2 フォーム ファクターのザイリンクス Kintex UltraScale+ 特徴 U.2 NVMeストレージ・アレイに最適 KU15P FPGA: 110万個のLCKintex UltraScale+ 最大16 GByteDDR4 概要 NVMeアクセラレーション用の完全プログラマブルFPGAプロセッサ BittWare社の250-U2は、U.2フォーム・ファクタに準拠した計算ストレージ・プロセッサです。ローカルDDR4メモリに直接結合されたXilinx Kintex UltraScale+ FPGAを特徴としています。このエネルギー効率に優れた柔軟なコンピュート・ノードは、従来のU.2 NVMeストレージ・アレイ（約1:8の比率）内に配置することを意図しており、FPGAで加速されたインスタンスを可能にします。 消去符号化と重複排除 圧縮、暗号化、ハッシュ化 文字列/画像検索とデータベースのソート/結合/フィルタリング 機械学習推論 250-U2は、お客様が社内で機能を開発してプログラムすることも、EideticomのNoLoad IPを搭載した事前設定済みのソリューションとして提供することもできます。250-U2は、1Uシャーシでフロントサービスが可能で、同じサーバ内のストレージユニットと混在させることができるため、ストレージとアクセラレーションを混在させて使用することができます。 ボード仕様 ＦＰＧＡ ザイリンクス Kintex UltraScale+ FFVA1156パッケージのKU15P コアスピードグレード - 2 KU11P FPGAオプションについてはBittWareにお問い合わせください。 オンボード DDR4 SDRAM DDR4 SDRAM 1バンク×72ビット 8GBバンク（16GB版もあります 転送速度。2400 MT/s ホストインタフェース U.2 コネクタ SFF-8639に準拠 データセンターの展開 オンボードNVMe対応SMBUコントローラ（仕様1.0a ソフトウェアまたはSMBus経由でのフィールドフラッシュ更新 SMBus FPGAフラッシュ制御：アンチブリッキング、フォールバック、マルチブート SMBusで独自のボードデータと温度センサーへのアクセスが可能 バックパネルの特徴 アクセス可能なユーザーLED リセットスイッチで工場出荷時の設定に戻す 開発機能（背面パネル裏 FPGA、フラッシュ、デバッグ ツールにアクセスするための JTAG コネクタ ＧＰＩＯコネクタ MicroSDコネクタ 電源監視とレポート 電圧監視 温度監視 FPGAへの故障状態の報告 冷却 パッシブヒートシンクによる冷却に最適化されたU.2ドライブケース 電気 ホットスワップ耐性 U.2電源から派生したオンカード電力 消費電力はアプリケーションに依存します。 典型的な FPGA の消費電力 ~20W カードは最大25Wの消費電力を提供するように設計されています。 環境への取り組み 動作温度。5°C から 35°C 冷却: 空気対流 フォームファクター U.2準拠の2.5インチドライブフォームファクタ 高さ：15mm 開発ツール FPGA開発 BIST - CentOS 7用の組み込みセルフテスト（ピンアウト、ゲートウェア、PCIeドライバ、ホストテストアプリケーション）のソースコードを提供しています。 アプリケーション開発
