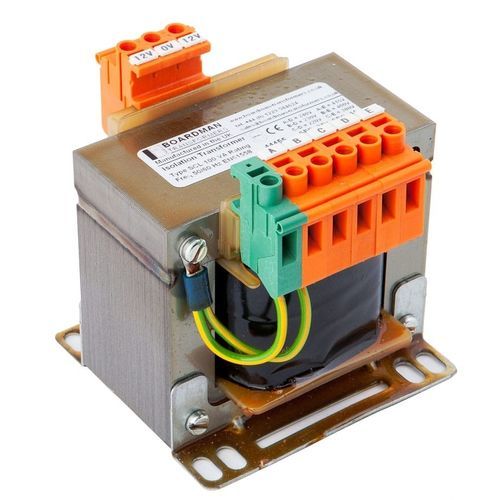

操作用変圧器 SCL series電源モールド工業用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電源
- 構造
- モールド
- 応用
- 工業用
- 電気的特性
- 単相
- 設置方式
- 挿入式
- 規格
- IEC
- その他の特徴
- 操作用, 合板
- 皮相電力kVA
最大: 2.5 kVA
(3.399053 hp)最少: 0.05 kVA
(0.067981 hp)- 1次電圧
最大: 415 V
最少: 220 V
- 2次電圧
12 V, 24 V, 48 V, 115 V, 230 V
- 一次電流
最大: 10.86 A
最少: 0.12 A
- 周波数
50 Hz, 60 Hz
詳細
SCLレンジ制御回路トランスは230Vと400Vを提供し、調整タッピング付き。IEC61558に準拠して設計、製造されています。
この高品質な製品は、自動巻線機と溶接機を使用して製造されています。4穴固定、タッチプルーフ端子への良好なアクセスを提供し、湿気から保護するために完全なワニス含浸が施されています。
- 制御用変圧器：一次側と二次側の間にアーススクリーンを備えたクラス1絶縁変圧器
- 規格 : IEC / BS-EN 61558
- 絶縁クラス : B
- 絶縁抵抗：> 5 メガ Ω
- 絶縁耐力: 巻線対アース間 > 2.5kV
- 絶縁耐力: 一次-二次間 > 2.5kV 一次-アース間 > 2.5kV 二次-アース間 > 2.5kV
- 周囲温度：40
変圧器の回路保護
変圧器は短絡および過負荷に対して保護されなければならない。
一次側回路
トランスの一次側は短絡から保護され、短絡故障の際に供給電圧をカットする必要があります。一次側保護装置の定格は、変圧器への通電時の高突入電流を考慮する必要があります。
---
