二巻線変圧器 CL series電源注型樹脂工業用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電源
- 構造
- 注型樹脂
- 応用
- 工業用
- 電気的特性
- 単相, 電圧
- 設置方式
- 床置き
- 規格
- IEC
- その他の特徴
- 操作用, 二巻線
- 皮相電力kVA
最少: 3 kVA
(4.078863 hp)最大: 40 kVA
(54.384846 hp)- 1次電圧
230 V, 415 V
- 一次電流
最少: 7.22 A
最大: 173.91 A
- 周波数
50 Hz, 60 Hz
詳細

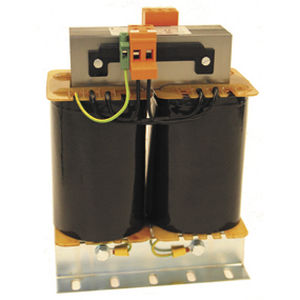

UI二股構造を採用した大型単相変圧器。
このトランスはIEC61558およびIEC60076に準拠しており、さまざまな電圧および接続オプションがあります。
- 制御用変圧器：一次側と二次側の間にアーススクリーンを備えたクラス1絶縁変圧器
- 規格 : IEC / BS-EN 61558
- 一次電圧：指定する
- 二次電圧 ：指定する
- 絶縁クラス : B, F または H
- 絶縁抵抗> 5 メガΩ以上
- 絶縁耐圧: 一次-二次間 >2.5kV 一次-アース間 >2.5kV 二次-アース間 >2.5kV
- 周囲温度: 40
変圧器の回路保護
トランスは短絡および過負荷に対して保護されなければならない。
一次側回路
トランスの一次側は短絡から保護され、短絡故障の際に供給電圧をカットする必要があります。
一次側保護装置の定格は、トランスへの通電中の高い突入電流を考慮する必要があります。
---
