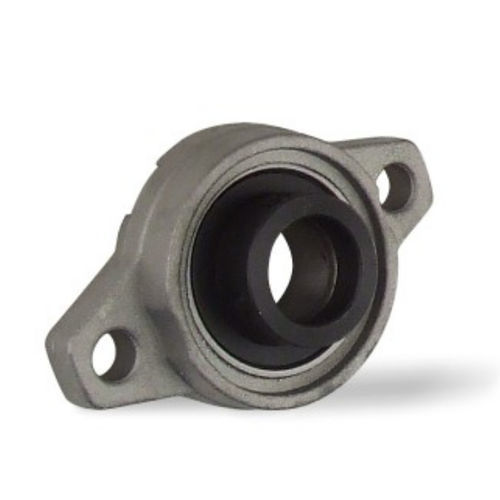

フランジ取り付け軸受ユニット SUFL00 series

ボールベアリングステンレス製偏心固定輪

ステンレス鋼製ミニ2ボルトフランジ付ユニットベアリング（偏心ロッキングカラー付）（SUFL）は，ステンレス鋼製のハウジングとステンレス鋼製のインサートを備えています。フランジ付きハウジングに取り付けられた軸受は，軸受の取り付け面が軸に直角な場合に使用される。ハウジングは、ベースの穴を通して土台にボルトで固定されます。ロッキングカラーには、内径に対して偏心させた凹部があります。シャフトに組み付けると、この偏心した凹部は、ベアリングの内輪の偏心したカム端と係合します。カラーはベアリングの内側カムに係合します。このアセンブリは、シャフトをしっかりと掴みます。カラーのセットスクリューは、さらにロックをかけます。
