CNC旋盤 CQ75 series横型2軸2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- スピンドル数
- 2 リード
- スピンドル
- A2-8, A2-11
- タレット
- ダブルタレット
- 応用
- 自動車用
- 直径
500 mm, 650 mm, 850 mm
(19.69 in, 25.59 in, 33.46 in)- 回転速度
最少: 25 rpm
(157.08 rad.min-1)最大: 1,600 rpm
(10,053.096 rad.min-1)- パーツの長さ
2,600 mm
(102 in)- 最大切削径
550 mm
(22 in)- X軸
300 mm
(12 in)- Z軸
700 mm, 1,200 mm, 1,400 mm
(28 in, 47 in, 55 in)- 早送り速度X
12 m/min
- 早送り速度Z
15 m/min
- 公称出力
22 kW, 30 kW
(29.9 hp, 40.8 hp)- 最大トルク
12 Nm, 22 Nm
(9 ft.lb, 16 ft.lb)- 全長
8,600 mm, 8,880 mm
(339 in, 350 in)- 全幅
3,260 mm, 3,810 mm
(128 in, 150 in)- 全高
2,870 mm, 2,930 mm
(113 in, 115 in)- 重量
16,500 kg, 17,000 kg, 17,500 kg, 18,000 kg
(36,376 lb, 37,479 lb, 38,581 lb, 39,683 lb)
詳細

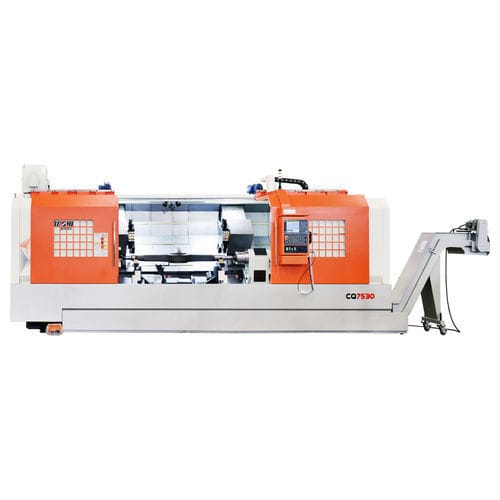

CQ7530、CQ7550 CNC旋盤は、自動車車軸旋削加工用に開発されたダブルスピンドル、ダブルツールラック特殊CNC旋盤です。車軸加工用の特別な油圧ワークブラケットを装備し、車軸の自動位置決め、ロード、アンロードを実現し、操作が便利で信頼できる。この機械は、車軸加工に適しているだけでなく、同じような車軸の両端、車軸および他の部品を同時に回転させることもできます。
CQ7530機械のX方向はローラーリニアガイドペアを採用し、Z方向は高剛性、広い長方形の硬化ガイドを採用し、機械は良好な剛性と高い処理効率を持っています。
CQ7550マシンX / Z方向はローラーリニアガイドペア、光画面検出、モバイルコントロールボックスを搭載したマシンは、自動ラインの生産と処理に適しています。
---
