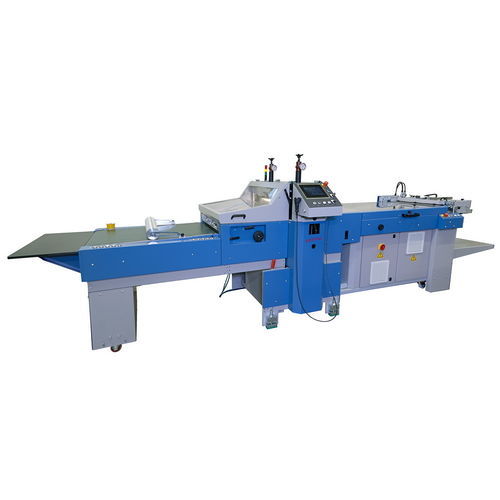

ダイ切断機 BSR 550 basic

シ－トサーボドライブ型押し

コンパクトで魅力的な価格のBSR 550ベーシックは、オフライン・ソリューションとして構成されています。小・中規模の生産を経済的かつ効率的に行いたいユーザーや、BSR 550 Servoの柔軟な接続オプションや技術的な特徴を優先させたくないユーザー向けに特別に設計されています。 個々の製品は、フラットパイルフィーダーからパンチングエリアに供給され、回転するフレキシブダイでパンチングされます。シートのサイドアライメントは、ボールレール付きレジスターテーブルで行われます。 生産方向の位置精度は、シートが停止することなく高精度でパンチングシリンダーを通過させるポジショナーローラーシステムで実現しています。 フレキシブルダイの交換は、ブレイクアウトとデリバリーユニット全体がダイカットエリアから切り離された状態で行われます。そのため、最適なアクセス性が保証されています。 ダイカットの後、インナーカットは分離され、廃棄マトリックスは偏向されます。 デフォルトでは、BSR 550ベーシックは5つのエアノズルのユニットを搭載しています。各エアブラストノズルは、工具なしで取り付け、調整することができます。セクショングリッドをたわませ、製品を把持して搬送するために、プーリー付きのブレークアウトエレメントが使用されます。これらのエレメントも工具なしで取り付け、調整することができます。 ダイカット、ゴミ取り工程を経て、各製品はストリームベルト（長さ1m）上に搬入されます。このベルトはモーターで高さ調節が可能で、デリバリーテーブルが付属しています。このテーブルは、必要に応じて簡単に取り外すことができます。
