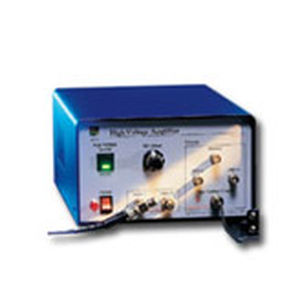

磁気電気光学レーザードライバー 3211

モデル3211は広帯域電気光学(EO)変調器および圧電気のトランスデューサーのような容量性負荷を運転するための役馬のアンプである。 モデル3211は入力電圧および頻度の広い範囲上の非常に精密な線形操作を与えるために高たくさん率、高圧操作上アンプの技術を組み込む。 ±200-Vの出力は0.6までMHzの帯域幅の位相ずれの180°によって私達の広帯域EOの変調器(43、45ページ)を振る。 ピーク間の出力騒音は1MHz帯域幅の100つmVよりより少しである。 フロント・パネル制御は出力レベルをどこでも置く- 200ボルトから+200ボルト相殺されるおよびeasy-to-reach、高圧電源スイッチをDC含んでいて付加的な部品なしで最適直線性のために偏られるようにEOの広さの変調器がする。 2つの入力は別の源からの信号が総計され、増幅されてする。 +200ボルトの2バイアス出力および- 200ボルトは圧電気のトランスデューサーおよび他の部品のための単一極性操作を可能にする。 モニターの出力はオシロスコープで表示に出力電圧の1/30年を提供したものだ。
