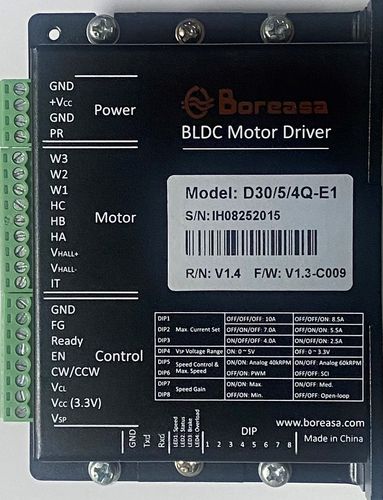

統合制御装置付きエンジンコマンド D30/5/4Q-E1

BLDC

D30/5/4Q-E1は、デジタルホールセンサを搭載した150Wまでのブラシレスモータ制御用小型4象限デジタルコントローラです。内部制御アルゴリズムにより、モータ回転数のクローズドループ制御を実現しています。 マイクロプロセッサ：STM32F103C8T6 効率：93.2 外形寸法:110×80×27mm 重量:200g 基本動作クローズドループ(デフォルト)、オープンループ(オプション) 電力/電流制限：電力または電流制限動作モード（ユーザー設定可能）により、プリセットの電力/電流制限値を超えてもドライブを安全に動作させることができます。デフォルトは電流制限（15A）です。 特長 -入力電圧範囲：10.5～26V． -デジタル速度制御 -「クローズドループ」速度制御として動作します。 -最高回転数 60,000rpm (1対の極を持つモーター) -PWMまたは外部アナログ電圧による設定値入力。 -2種類の速度範囲を選択可能 -回転方向はデジタル信号で設定可能 -出力段は有効または無効にすることができます。 -最大出力電流制限を10Aまで調整可能 -FG」出力により、モーター速度をモニター可能 -Ready」出力による状態表示 -モータブロック保護機能 (ブロックされたモータの電流制限) -保護機能：低電圧保護、過電圧保護、短絡保護 -シャントレギュレータを内蔵しており、コントローラの電源電圧を制限することができます。 -アナログ入力により，モータの温度検出が可能
