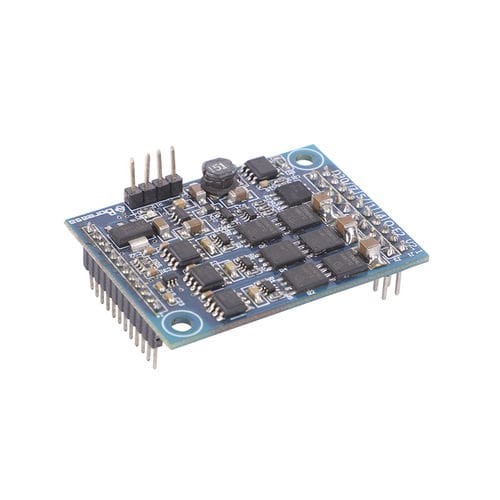

統合制御装置付きエンジンコマンド D30/7.5/4Q-E2

BLDC

一般仕様 マイクロプロセッサー:STM32F103C8T6 効率：95 外形寸法：35×48mm 動作モード 基本動作：クローズドループ（デフォルト）、オープンループ（オプション） 電力/電流制限：電力または電流制限の動作モード（ユーザー設定可能）により、事前に設定した電力/電流制限値を超えてもドライブを安全に動作させることができます。デフォルトは電流制限（15A）です。 一般的な説明 D30/7.5/4Q-E2は、デジタルホールセンサを搭載した225Wまでのブラシレスボレアサ送風機を制御するための小型4象限デジタルコントローラです。このドライバは、お客様の電子基板に組み込むことができるように設計されています。また、Boreasaの評価ボードにも対応しています。 特徴 -デジタル速度制御 -「クローズドループ」速度制御として動作 -最高回転数 60,000rpm (1対の極を持つモーター) -PWM または外部アナログ電圧 (0 ～ +3.3 V) による設定値入力。 -4種類の速度範囲を選択可能 -回転方向はデジタル信号で設定可能 -出力段を有効または無効にすることが可能 -最大出力電流は15 Aまで調整可能。 -FG」出力により、モーター速度をモニターできます。 -Ready」出力による状態表示 -モータブロック保護機能 (ブロックされたモータの電流制限) -保護機能：低電圧保護、過電圧保護、短絡保護 -標準化されたコネクタストリップ、ピッチ2.54mmと2mm -シャントレギュレータを内蔵し、コントローラの電源電圧を制限することが可能です。 -アナログ入力により、モータの温度を検出可能
