ACモーター 220

同期300V～800V永久磁石

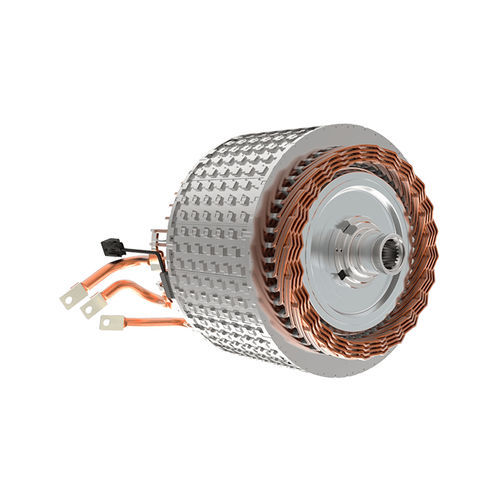

220永久磁石同期ドライブ・モーターは、最新のヘアピン巻線技術を採用しています。 その構造は、8極、48スロット、8層/スロットで、内部層は同心です。層間のクロスラインをキャンセルし、2分岐と4分岐を簡単に切り替えることができ、モータの内部分岐間の循環電流を排除し、製品の直列化を助長する。使用電圧範囲は300-800V、トルク範囲は250-450Nm、出力範囲は135-300KW、最高使用回転数は18000rpmである。 冷却方式は水冷と油冷がある。油冷の適用では、最適化された油回路設計により、モーター固定子の冷却効果を15％以上高めることができ、同時に油回路コストを削減することができます。
