自動車用テスト システム

コンパクト

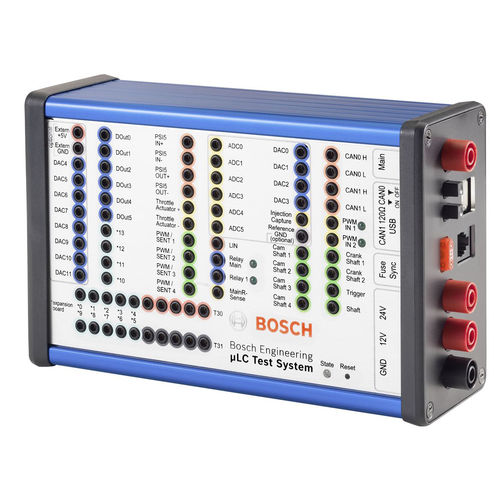

μLCテストシステム - 使いやすいユーザーインターフェース - 拡張カードによる機能追加が可能 - テスト自動化のための幅広い可能性 - コンパクトで素早く導入できるテストシステム - 代表的な車載センサのシミュレーションを1台で実現 最新のHIL（Hardware-in-the-Loop）テストシステムであるµLCテストシステムは、17 x 11 x 6 cmとコンパクトで、モバイルアプリケーションに適しています。このシステムではシンプルなテストセットアップが可能なため、最初のテストセットアップは通常10分以内で完了します。 制御ユニット開発の品質保証のためのコンパクトなオープンループ試験システムで、代表的な自動車用センサーと通信プロトコルのシミュレーションを1台に集約しています。また、ユーザーフレンドリーなインターフェースにより、簡単に操作・評価することができます。 μLCテストシステムは、アナログ／デジタル入出力、PWM信号、SENT、CAN、LIN、速度センサーなど、センサーやバスシステムの代表的なインターフェースを持つ自動車制御ユニットに特に使用されます。 エンジン回転数シミュレーション - 最大20,000 rpm - 対応するセンサーホール、インダクティブ、DG23i、TL4953 - クランクシャフト最大2本、カムシャフト最大4本 ◦それぞれが独立して設定可能 補助シャフト ◦ -180～180°のカムシャフト調整可能 - オシロスコープトリガー信号により、モニタリングが容易に - エンジンポジション管理EPMのためのエラーシミュレーション 車両バス - 2 * CAN、最大1 MBit/s, 120オームCANバス終端抵抗の切り替えが可能 - LIN マスター/スレーブ - SENT、J2716 2012年1月号規格に完全対応 4 出力、PWM 出力に代わるもの アナログ・インターフェイス - 8 * 10 ビット DAC 0～5 V、最大 5 mA5 mA 内部または外部電源 - 4 * 12ビットDAC 0～5 V、最大5 mA5 mA
