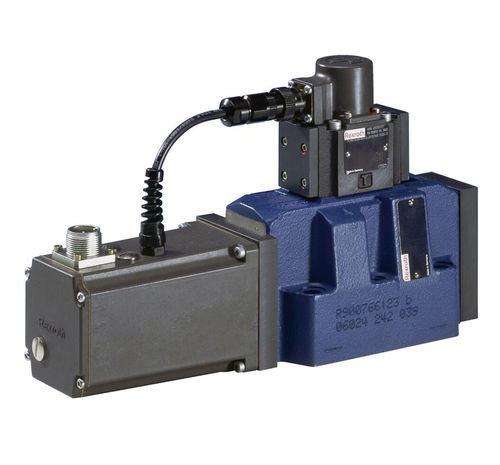

スプール油圧方向制御弁 4WSE3E16V200E2X/VPT9/24K31A1

パイロット式

高性能レンジの工業用油圧バルブです。油圧記号により、油の流れ方向を確実かつ迅速に制御します。内部ピストン位置フィードバックによる高精度 スプールバルブ パイロット操作式 接続図 - ISO 4401-07-07-05 スプール記号 - 記号 V 接続形態 - サブプレート取付 サイズ - 16 作動方式 - 電子回路内蔵の電気式 ポート数 - 4 ポート数 - 4 スイッチングポジション数 - 3 電源電圧 - 24 V DC 電気コネクタ - コネクタ 7極(6+PE) 電気接続説明 - EN 175201-804に基づく7極(6+PE)コネクター 接続方法 - アナログ、指令値 ±10 V 作動油 - HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR シール - FKM 接続図 NFPA - NFPA T3.5.1 R2-2002 D07 サイズ_CETOP - D07 重量[kg] - 9.36
