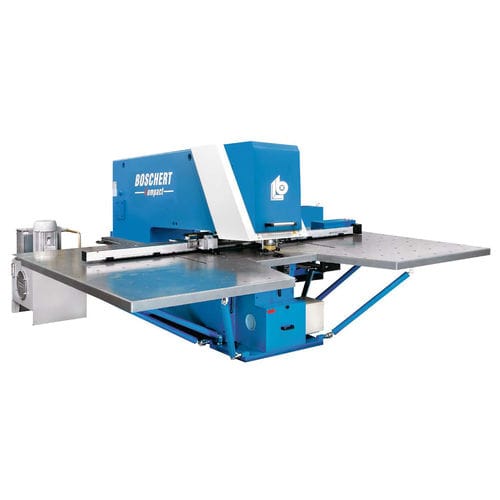

CNCパンチングマシン CompactEVO

油圧式板金用ネジ立て

すべての機械には、非常に小さな部品や曲げ加工済みの部品を加工するためのLシートが付属しています。(標準) 自動工具潤滑機能により、ステンレス鋼（VA）のニブリング時の工具寿命を延ばし、アルミニウムのエッジバリを減少させます。 シートと接触することなく、最大10mの位置変更とクランプ移動が可能。200kgまでのシートに対応する2つの頑丈なクランプ（4つのクランプに拡張可能）。7mmまたは12.7mmまでの標準容量。標準 サンドブラスト仕上げの耐腐食性表面を標準装備。重いシートや扱いやすいシートのためにテーブル内にボールを、薄いシートや傷のつきやすいシートのためにテーブル内にブラシを設置することも可能です。 真空スラグ除去 DXFファイルを機械語にインポートするCNC/CADソフトウェア、パンチ時間の計算、グラフィックシミュレーション 最大800ストローク/分のニブリング、オイル冷却内蔵 プログラム可能なクランプの再位置決めにより、機械のセットアップ時間を短縮。 M3からM12までのネジ山や厚板の小さなドリル穴用のタッピングおよびドリルアタッチメント。 10種類のフォントでパーツにマーキングできるマーキング装置。 性能 最大シート長 9999 mm（位置調整による 速度 最大位置決め速度 X軸 60 m/min 最大位置決め速度 Y軸 30 m/min X・Y同時 67 m/min 最大ストローク 標準油圧 250ストローク/分 最大ストローク 高速油圧 800ストローク/分 ツーリング Trumpfツーリングシステム 最大打ち抜き径105 mmまたは105 mm以内の任意の形状 105mm以内 Revotool 4 / 6 / 7 & 8 ステーション ツール交換時間 2-4 秒レボツール 15秒 手動 パンチング加工時の軸精度 位置決め差 + - 0.10 mm 繰り返し精度 + - 0.03 mm 所要スペースと重量 コンパクト 750x2000 4050 x 4000 x 2110 mm 重量 7400 kg
