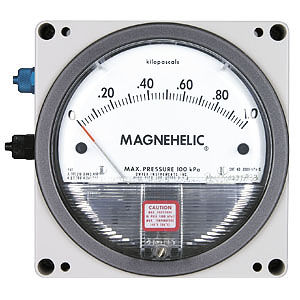

差圧計 M2000/2300-U150

アナログ壁取り付け式IP54

2000シリーズのMAGNEHELIC 差圧計は、60Paから30kPaまでの範囲、およびミッドスケールのゼロ点表示用に30Paから10kPaまでの範囲内で、正、負（真空）または差動圧力の測定に特に適しています。 0 ～ 60 Paと0 ～ 100 Paの範囲を持つゲージを除き、常に 垂直位置に取り付ける必要があります。他のゲージは、垂直から水平までの任意の位置に取り付けることができます。 ただし、インストール後にゼロゲージにする必要があります。 M2000の差圧計の中核は、ダイアフラムとポインタ間の磁気カップリングです。 Oリングを内蔵したダイヤフラムが2つの圧力コンパートメントを分離します。 ダイアフラムの動きは、特にそれぞれの測定範囲に適合したリーフスプリングへの剛性接続によって伝達される。 スプリングの柔軟な端に取り付けられたサファイアベアリングの強磁性ヘリックスシャフトに固定されたポインタを偏向させる小さな永久磁石です。 表面実装用プラスチックケーシングU150。 M2000マグネヘリック差圧計は、表面実装用のプラスチックケーシング（U150）に組み込むことができます。 プラスチックケーシングU150は2つの部分で構成されています：前部は圧力計 Magnehelic 2000を収容し、接続の準備ができています。 後部は、 M4シリンダヘッドボルトを用いて、それぞれの測定点にフロントカウンターピースなしで取り付けるために容易に利用できます。 圧力計を備えたフロントピースは、試運転するまで既に固定された後部に取り付ける必要はありません。 磁気差圧計の測定範囲および技術データについては、シリーズ2000のデータシートを参照してください。
