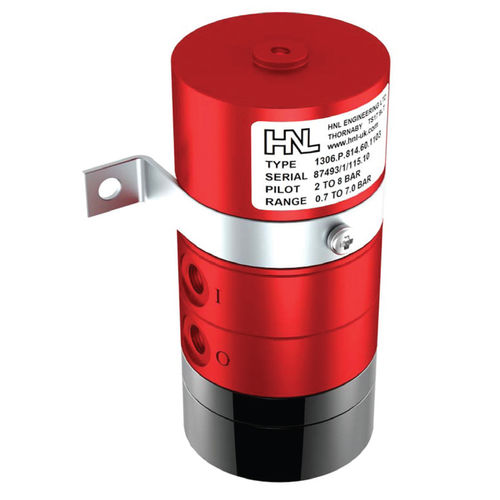

機械式圧力スイッチ 100 series

差動NCNO

- いずれのスイッチング状態でもノンブル このスイッチは、天然ガス輸送に関連する監視システムで使用するために設計されています。通常、このスイッチは、ガスの排出につながる可能性のある異常な高圧または低圧からシステムまたはパイプラインを保護するために使用することができます。 このスイッチには、調整された天然ガス供給源に接続された2ポートチェンジオーバーバルブが内蔵されています。スイッチが作動すると、このバルブの出力は、規制された供給圧力とゼロの間で変化します。この出力は、システムを隔離するバルブの操作を制御するために使用することができます。 低圧スイッチングでは、出力バルブは通常、スイッチのセットポイント以上の出力を得るためにノーマルクローズ（N.C.）として構成されます。この出力は、プロセス圧力がセットポイントを下回ると失われます。 高圧スイッチングでは、出力バルブは通常ノーマルオープン（N.O.）として構成され、スイッチのセットポイントより低い出力が得られます。この出力は、プロセス圧力が設定値より高くなると失われます。
