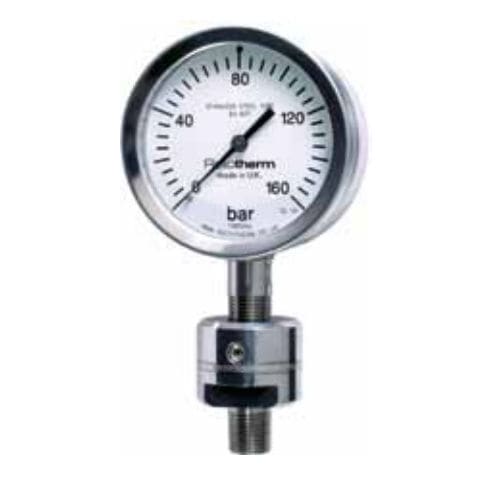

フランジ接続ダイアフラムシール DSU

ねじ継ぎ手付液柱計用プロセス

ダイアフラムシールユニットを圧力計に取り付けることは、測定する媒体が高粘度であったり、浮遊物を含んでいたり、ブルドン管を腐食させる可能性がある場合に推奨されます。シールユニットは通常ゲージに直接接続されますが、フレキシブルキャピラリーで接続することもできますので、遠隔地での圧力表示に最適です。 フレキシブルキャピラリーを使用すると、表面またはパネルに取り付けた場所にゲージを容易に取り付けることができます。最大キャピラリーの長さは5メートルです。 圧力は、ダイアフラムシールユニットからブルドン管へ、適切な充填媒体によって伝達されます。この充填媒体の選択は、プロセスおよびプロセス温度との適合性を保証します。極端な温度差のあるプロセスで使用されることが分かっている場合は、注文時にタッピングポイントの温度についてお知らせください。 ダイアフラムシールユニットは、ロートサーモのゲージタイプに直接または遠隔で取り付けることができます：SPG、RPG、DMC、SPGA、タレットゲージ。 タイプAのシールは完全溶接構造で、以下のような用途に最適です。 粘性流体、浮遊物、結晶化した液体を含まないアプリケーションに最適です。
