制御用測定システム

光学オンライン

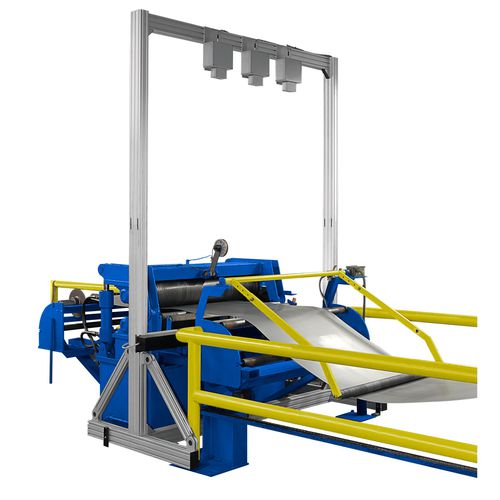

- 0.5mm以上の穴の検出 - ストリップ幅を±1 mmの精度で検出 - エッジ割れの検出 - 実際のストリップ統計の表示 動作原理 圧延鋼板（コイル、リング）の製造および加工における品質管理用のインライン測定器です。 光学式測定器は、挿入された材料の幅をチェックし、穴やエッジの割れを検査します。 幅測定および穴検出装置は様々な幅に対応し、連続生産ラインや検査ラインのインライン測定装置として統合されます。以下のコンポーネントで構成されています：19インチキャビネット、測定ユニット、カラーモニター、高解像度ラインカメラ、背景照明。高性能ソフトウェアにより、測定結果をリアルタイムで常時表示・評価できます。このソフトウェアにより、ストリップの全幅にわたる欠陥の正確な位置特定が可能になります。さらに、材料幅の公称値からの偏差はすべて報告され、登録されます。
