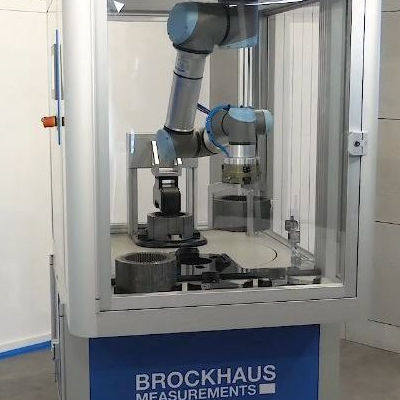

固定子テスト システム BST-FA

ローター用自動

-全自動ステーターテスター -生産ラインでの100%品質チェック -短いサイクルタイム -テストされたステーターの相対的な磁気特性 -高い繰返し精度 -BROCKHAUS® MPG Expert ソフトウェアによる測定、表示、QM システムへの統合 動作原理 自動測定システムは、定義されたサイズのステータとロータのスタックを測定し、自動化された生産ラインでの100％試験を可能にします。ソフトウェアが測定結果を基準値と比較し、不良スタックを自動的に選別します。一般に、電力損失や透磁率は、特定の作業点（分極値）で測定されます。測定サイクルは3秒から15秒です。 ステーターとローターのコアセンサーは、100%の品質チェックのために、定められた試験片の磁気特性を測定します。このセンサーは、測定システムMPG 200D-BST-FAに接続します。ステータスタックは、ハンドリングシステム（供給品には含まれません）により、正しい測定位置に配置されます。その後、一次（励磁）および二次（検出）巻線を備えたU字型のブラケットがステーターの中に移動し、反対側の側面に接触します。測定は自動的に開始されます。
