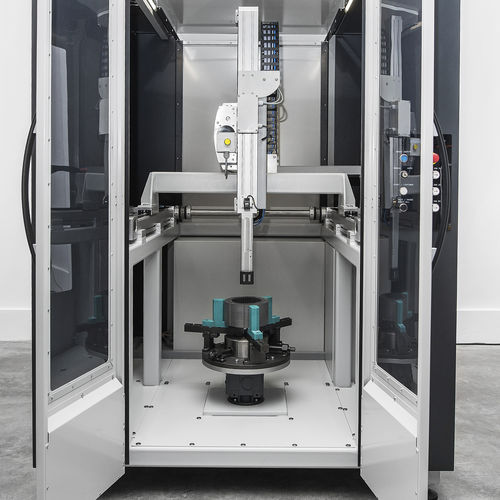

固定子テスト システム BST-L

自動

- さまざまな製造工程でステーターの品質を観察 - あらかじめ設定された位置にセンサーヘッドを位置決めするためのスキャニングシステム - ステーター保持治具付き回転テーブル - 試験済みステーターセグメントの相対磁気特性 - 高い繰り返し精度 - BROCKHAUS® MPG Expertソフトウェアによる測定、表示、QMシステムへの統合 動作原理 XZ位置決めシステムと統合されたカスタム設計の磁気センサーで構成された自動測定システムで、ステーターティースとバックアイアン分析に重点を置いたステーターコアの磁気特性を総合的にテストします。 BST-Lシステムは、ティースとバックアイアンで構成されるさまざまな固定子セグメントの測定に使用できます。BST-Lシステムの主なコンポーネントは以下の通りです： - あらかじめ定義された位置にセンサーヘッドを配置するXZスキャンシステム - ステーターコア内のセンサーヘッドのさまざまな角度位置を設定するためのステーター保持治具付き回転テーブル - 磁気ヨーク、励磁・検出巻線一式を含むカスタマイズされたセンサーヘッド - XZスキャンシステムと統合されたセンサーヘッドグリッパー - MPG200着磁ユニット接続用ケーブル - ステーターとセンサーヘッドの位置決め、および測定手順を含む自動試験シーケンスの制御用ソフトウェアパッケージ BST-LシステムはMPG200磁化ユニットと統合されています。周波数、形状（正弦波または任意波形）、分極の振幅などの測定パラメータは、ユーザーが指定します。
