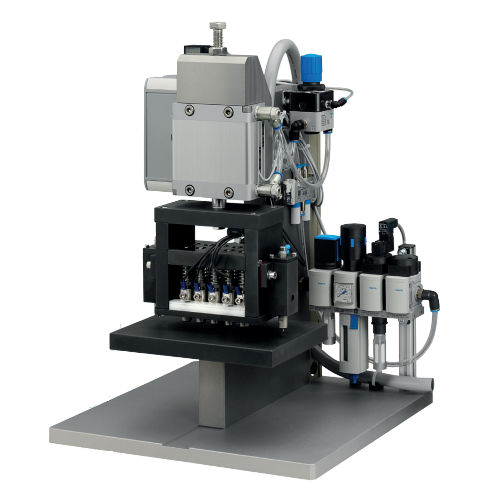

フランクリン テスター試験機 FT 600

絶縁抵抗電気機器用洋服

- 表面抵抗 - 抵抗分布 - コーティング厚さ（オプション） - 電気鋼と打ち抜き部品の個々のサンプルの表面抵抗の測定 - 絶縁被覆の品質管理 - 手動または全自動バージョン - ASTM規格A 717-81およびIEC 60404-11に準拠した測定プロセスの準備と実行 およびIEC 60404-11 動作原理 複数の接点を介して圧力を加えたとき、試料の絶縁被覆に沿って流れる総電流を測定します。測定値を等価表面抵抗に変換。特に絶縁被覆の品質管理に適しています。 2つの主要部品から構成されています： - 電圧供給ユニット - 油圧ポンプ付き試験装置 テストヘッドは、縦方向に2列に並んだ5本のスチール製ロッドを垂直に取り付けたもので、周囲の渦巻きバネに抗して軸方向に自由に動くようになっています。各ロッドの両端にはステンレス製の測定接点が配置されています。試験ヘッドを表面に対して垂直に油圧で動かすことができます。 試験接点は、1電極あたり129Nの圧力で絶縁被覆に押し付けられます。鋼板への電気的接触は、スパイラルドリルで形成されます。抵抗が有限であれば、抵抗に比例した電流が絶縁被覆に流れます。
