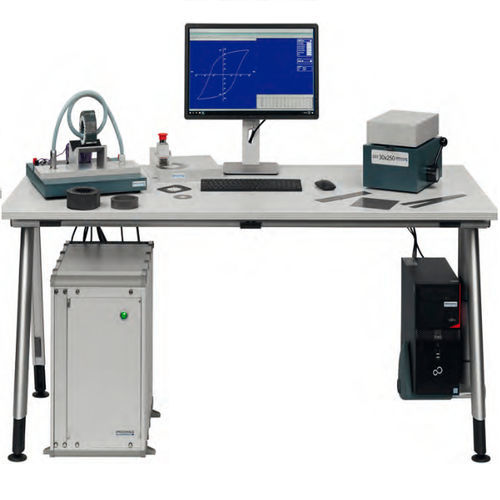

ケイ素鋼用試験機 C 510

地磁場磁気特性エプスタイン試験

- 一般的な品質等級、厚さ、形状の電磁鋼板、およびその他の軟磁性材料の磁気特性の測定 - 帯鋼、打ち抜き部品、ステーター、トランス、リングコアの品質管理 - Windowsパソコンによるユーザーコマンドと制御 - 多用途 - 簡単操作 - 完全デジタル化された測定ユニット - 異なる測定要件に対応する3種類のコイルコネクター - リング、リングストリップコア、スタックパンチパーツなどの測定用モジュール - エプスタイン測定にモジュールを拡張可能 - 測定、表示、QMシステムへの統合用MPG Expertソフトウェア 動作原理 試料は測定コイル内で定義された磁場にさらされます。試料内部に磁束が発生します。必要な電流はパワーアンプから供給されます。電流は、温度安定で誘導のない精密抵抗器（シャント）または磁場コイルによって測定される。分極は誘導電圧の測定によって決定され、16ビットプロセッサーによって変換・積分される。HサイズとJサイズを別々の記録システムで並列記録することにより、完全な並列測定が保証される。これにより、位相ずれによる測定誤差が回避される。プロセッサーは、微分・積分されたパラメーターからすべての値を計算する。 測定コイル - SST センサ、IEC 60404-3 に準拠した "as delivered "スリットストリップ用 - パンチングパーツおよびスモールカット用C 510センサー - リング、ステーター、トランスコア用測定モジュール
