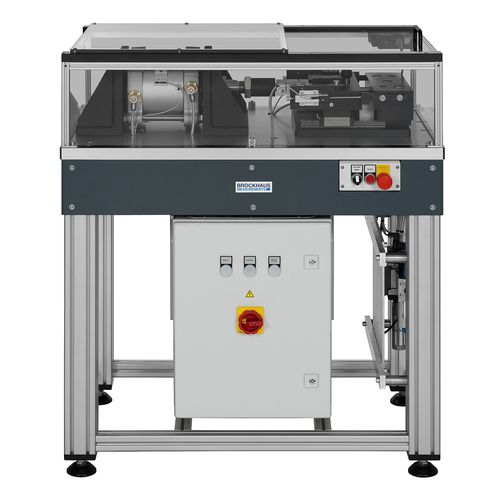

固定子テスト システム SFT 300

- ステーター構造における充填率の決定 - ステーターパッケージの高さを正確に計算 - 電動機および変圧器の製造に使用可能 - IEC 60404-13に準拠 - 生産工程の品質管理および商品の入庫管理 動作原理 電動機や変圧器のコア用スチールパッケージの正確な高さを、設置サイズやモーター性能との関係で決定するために、「充填率」は重要な寸法です。 電動機や変圧器のメーカーが電動機や変圧器を製造する場合、その高さを知っています。高さは基本的に固定子鉄心の高さによって決まる。この高さがモーターの性能を決定する。ステーターコアは電気鋼をコーティングして作られているため、最終的には鋼の厚さ（充填率）がモーターの性能、ひいては電動機の高さを決定する。 積層係数試験機の使用手順は以下の通りである： 電気鋼のサンプルを測定し、重量を測定した後、最小6mmの高さに積み重ね、プレス機のジョウの間に固定します。サンプルはプレスされ、1（±0.05）N/mm3の圧力に達した後、実際の測定プロセスが開始されます。プレスのジョウロ間の距離が測定され、このようにして積層係数が計算されます。対応する測定パラメータとともに測定結果が記録されます。このため、いつでも試験の再現が可能です。 スタッキングファクターテスターによる測定はIE C 60404-13に準拠して実施されます。
