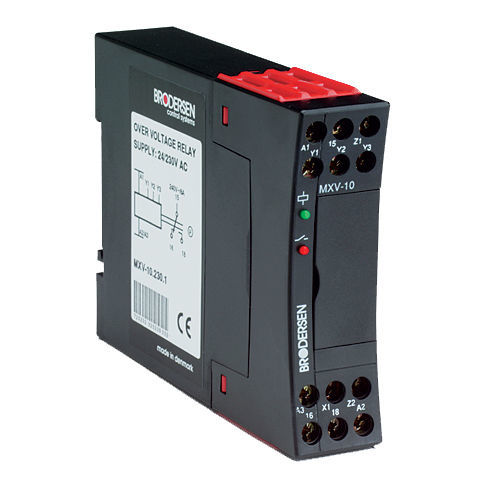

安全リレー MXV-10

電圧1NO/NCAC/DC

MXV-10 単相電圧リレー 電源電圧に敏感な機器の用途に応じ、または直流バッテリ電圧監視用アラームリレーとして、供給ネットワーク上の交流電圧を監視するためのリレー。 AC/DC過不足電圧検出用単相電圧リレー このリレーは過電圧と低電圧用に2つのバリエーションがあります。 過電圧： 過電圧：監視電圧が上昇し、決められた設定値に達した時、 前面パネルで調整され、リレーは通電します。電圧が下がり、設定値を超えると 電圧が低下し、前面パネルで調整可能なヒステリシスを差し引いた設定値を超えると、リレーは通電します。 前面パネルで調整可能なヒステリシスを差し引いた値になると、リレーは非通電になります。 低電圧： 監視電圧が低下して設定値に達すると、リレーは非通電になります。 前面パネルで調整可能な設定値に達すると、リレーは通電します。 電圧が上昇し、設定値にヒステリシスを加えた値を超えると、リレーは通電します。 に達すると、リレーは非通電になります。 また、ラッチ機能もあり、通電後のリレーは入力に関係なく通電状態を維持します。 入力電圧に関係なく、ラッチ・ジャンパまたは動作電圧が遮断されるまで通電状態を維持します。 動作電圧が切断されるまで、入力電圧に関係なく通電状態を維持します。通常、安全回路に使用されます。リレーの接点機能は反転させることもできます。 リレーにはアナログ出力（DC2～10V）があり、これを外部電圧計に接続すると、入力電圧に関係なく出力電圧を測定することができます。 外部電圧計に接続すると、設定値の正確な調整に使用できます。 セットポイントの正確な調整に使用できます。 特徴 - 1～500VAC/DCの5レンジを1つのバージョンで監視。 - 調整可能なセットポイント - 0.5-20%のヒステリシス調整可能。 - 自動ロック機能（ラッチ） - リレー機能の反転 - 出力SPDTおよび2-10VDC、設定値参照。 - 電源電圧24VDC、24/115VACまたは24/230VAC。
