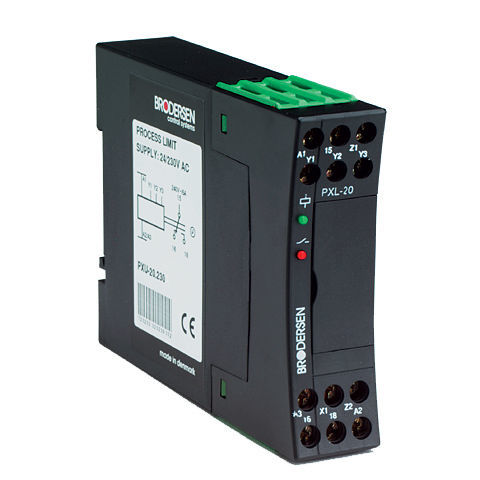

信号変換器 / アイソレータ PXL-20

4-20 mADINレール

一般的な5種類のプロセス信号の1つで、しきい値を監視するためのリレーです。例えば、アナログ入力のないPLCを使用したアプリケーションでは、デジタル入力を介してしきい値を登録することができます。高速プロセッサは、しきい値リレーから出力される固体値を使用できます。 一般的なタイプのプロセス信号の監視または制御用のしきい値リレー。 しきい値リレー。前面パネルで監視するプロセス信号を選択し、しきい値を設定します。 また、しきい値も前面の設定値ポテンショメーターで調整されます。 また、しきい値の調整は、リレー前面のポテンショメーターで行います。入力信号がしきい値に達すると 入力信号がしきい値にヒステリシスを加えた値に達すると、出力リレーは通電します。入力信号が下がり 入力信号が低下し、ヒステリシスを差し引いたしきい値を通過すると、リレーは非通電になります。 リレーは非通電になります。ヒステリシスは前面で調整可能で、±0.5 - 20%. 2つの端子を接続することにより、リレーを反転させることができます。 リレーが通電しているかどうかは赤色LEDで表示されます。 ラッチ機能もあり、通電後のリレーは入力に関係なく また、ラッチ機能もあり、通電後のリレーは入力に関係なく、ラッチジャンパまたは動作電圧が遮断されるまで通電状態を維持します。 動作電圧が切断されるまで、入力に関係なく通電状態を維持します。通常、安全回路に使用されます。 特徴 - 入力0-5V/0-10V/-10-+10VDC/0-20/4-20mAを1つのバージョンで。 - 調整可能なセットポイント - ヒステリシス±0.5-20%調整可能。 - 自動ロック（ラッチ）。 - リレー機能の反転。 - 出力ソリッドステートno/nc。 - 動作電圧24VDC、24/115VACまたは24/230VAC
