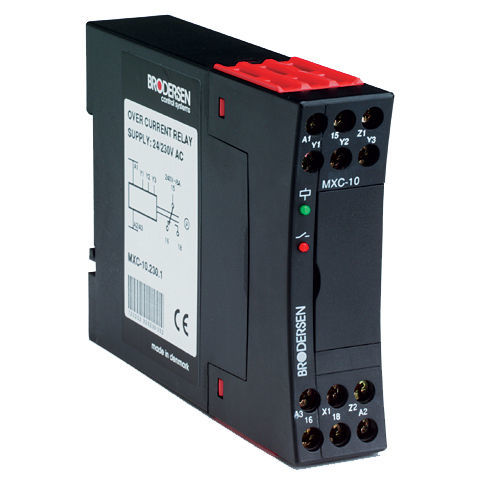

電流監視継電器 MXC-10

電圧1NO/NCAC/DC

単相電流リレーMXC-10は、AC/DC2Aまでの比較的低いAC/DC電流のアプリケーションで負荷遮断を監視するためのリレーです。このリレーは、ラッチ機能により短時間の過負荷を検出するアラームリレーとしても使用できます。このリレーは、外部シャントまたは変流器により、より大きなAC電流にも使用できます。 内部シャントによるACまたはDC電流監視用リレー。 このリレーは過電流用と低電流用の2つのバリエーションがあります。 過電流： 過電流：監視電流が上昇し、設定された電流値に達したとき。 前面パネルで調整される設定値に達すると、リレーは通電します。 電流が低下し、前面で調整可能なヒステリシスを差し引いた設定値を超えると、リレーは非通電になります。 過電流： 監視電流が低下し、設定値に達すると、リレーは非通電になります。 前面パネルで調整可能な設定値に達すると、リレーは通電します。 電流が上昇し、設定値にヒステリシスを加えた値を超えると、リレーは通電します。 前面パネルで調整可能なヒステリシスを加えると、リレーは非通電になります。 また、ラッチ機能もあり、通電後のリレーは入力電流にかかわらず 入力電流に関係なく、ラッチジャンパまたは動作電圧が切断されるまで通電状態を維持します。 または動作電圧が切断されるまで、入力電流に関係なく通電状態を維持します。通常、安全回路に使用されます。 回路に使用されます。リレーの接点機能は反転させることもできます。 リレーにはアナログ出力（DC2～10V）があり、これを外部電圧計に接続すると、設定値の正確な調整に使用できます。 設定値の正確な調整に使用できます。 特徴 - 4mA - 2A AC/DC、5レンジを1つのバージョンで監視。 - 調整可能なセットポイント - ヒステリシス0.5-20%調整可能。 - 自動ロック機能（ラッチ）。 - リレー機能の反転
