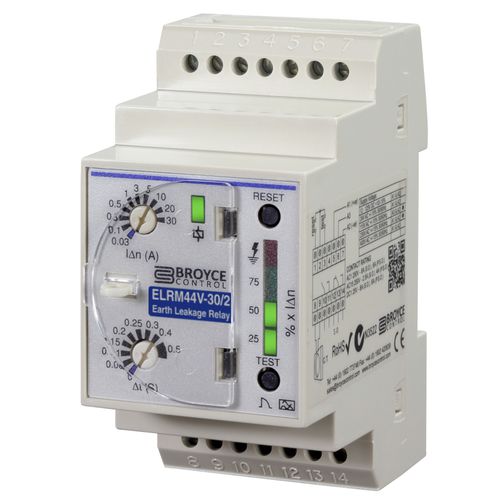

漏電保護継電器 ELMR44V-10/2 (0.5s)

1NO1NO/NCDINレール

- タイプA - 漏電リレー - 両方の内部リレーは、トリップ時に通電するように設定されています。 - ローカル（およびオプションのリモート）テスト/リセットボタン - 絶縁補助電源 - 1 x SPDT/1 x SPNOリレー出力 - 44mm幅、DINレールマウント この製品は、外付けのコアバランス変流器（CBCT）と組み合わせて使用し、残留正弦波交流電流および脈動直流電流を検出します。この製品では、トリップ時に両方の内部リレーが通電するように設定されています。 調整可能なトリップレベルと時間遅延により、保護対象の設置タイプに応じて製品を設定することができます。監視している漏れ電流のレベルが設定されたトリップレベルを超えると、ユニットはトリップします。通常、本製品は外部スイッチングデバイス（シャントトリップなど）と組み合わせて使用され、通常はメインリレー出力（RLY1）によって制御されます。第 2 のリレー出力（RLY2）を利用するオプションもあり、これは視覚的な表示目的などでパネルランプを動作させるために使用できます。この製品に電力を供給するには、補助電源が必要です。
