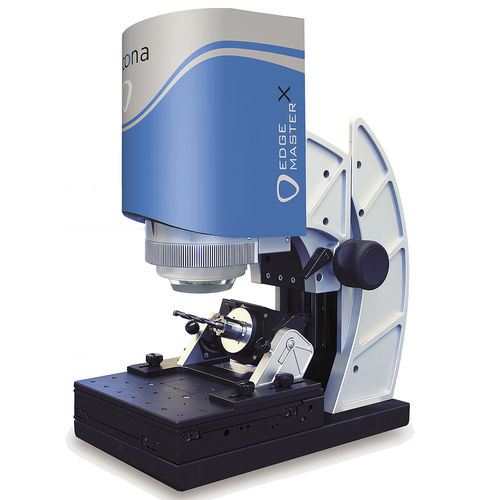

形状測定器 EdgeMasterX

3D光学式切削工具用

システム: 自動マルチエッジ測定 EdgeMasterXは、インサート、ドリル、フライラー、その他のタップ工具の品質保証を統合する完全自動刃先測定装置です。 特に、自動測定システムは、ツールの自動マルチエッジ測定を実現するように設計されています。 1 回の測定サイクルでのみ、ユーザー定義の一連の測定が行われます。 結果はトレース可能で、繰り返し可能で、高い垂直解像度で表示されます。 GD & T データまたは参照ジオメトリへの偏差は自動的にリストされます。 利点：複数のエッジの自動 測定ユーザーは、様々な工具位置で定義されたエッジパラメータを測定して、刃先準備プロセスなどを検証できます。 さらに、特定の位置の形状と粗さを分析し、バッチ内の複数のツールで比較することができます。 電動の回転ユニットと組み合わせて使用すると、1 回の測定で複数のツールエッジ (面取りエッジも含む) を測定できます。 ユーザーインターフェース設計はシンプルでユーザーフレンドリーで、単一のボタン・ソリューションにより、ユーザーとのやりとりを伴わずに測定を行うことができます。 スキャンが完了すると、交通信号システムを使用して差異や不適合を示すため、CADデータセットからの偏差が容易に確認できます。 用途：生産における高分解能最先端の測定システム EdgeMasterXは、自動工具測定のためのAlicona 製品ラインから生まれ、オリジナルのEdgeMasterを表し、強化しています。
