コアドリル掘削装置 JX2 series

杭打ちクローラー式回転式

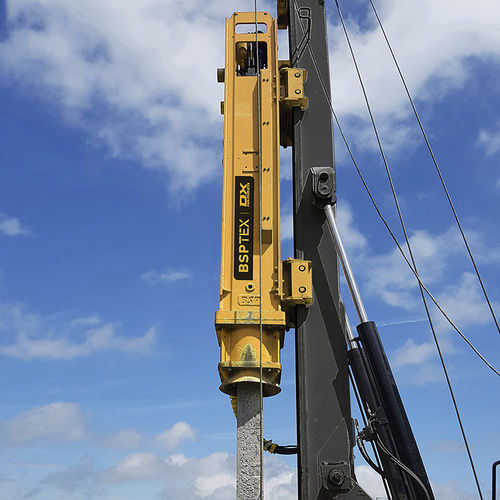

JXパイリングリグは、移動式、自立式、無線操縦式です。JCBのベースユニットに搭載され、12.5mのシングルパイリングマストと、DXシリーズのBSP-TEX油圧加速式パイリングハンマ3基のうちいずれかを使用します。JXパイリングリグは、長さ8mまでの鋼管杭、木杭、コンクリート杭を打設することが可能です。 JXリグメイン画像 3.9～5.5tのパイルハンマーを一次ブレーキ付きパイルウインチで運搬し、二次ウインチで杭を扱います。また、マストフットとパイルガイドも装備しています。より詳細な情報は、DXハンマーシリーズのデータシートをご参照ください。 続きを読む 150～170バールで毎分150リットルのオイルフローを必要とする高性能ハンマーは、60bpmで最大30kNmのエネルギーを供給することができます。この性能は この性能は、コンクリート打設杭のほとんどのプロジェクトで要求される性能を上回っており、その結果、機械は約50％の出力で作動します。JXパイリングリグの燃料消費量は、1時間当たり10リットルと経済的です。 経済的な1時間あたり10リットルです。 リグの総重量は28.6tで、この軽量さと広く長い足回りのおかげで、杭を打たない状態で本機にかかる地圧はわずか82kN/m2に抑えられます。 JXパイルリグは自走式で、現場に到着してから数分で移動することができます。ダブルアクションシリンダーの採用により、高速打撃が可能です。 複動式シリンダーにより、高い打撃エネルギーが得られます。最大落下重量は2500kg。2500kg、ハンマーエネルギーは最大30kN.mです。30kN.mで、最大2500kNまでの耐力を持つ杭を打設することができます。 JXは豊富なDXアクセサリにより、最大8mまでの鋼管杭、木杭、コンクリート杭の打設が可能です。 JXのリグとハンマーは、運転席からの操作、または無線制御（オプション）により、操作することができます。
