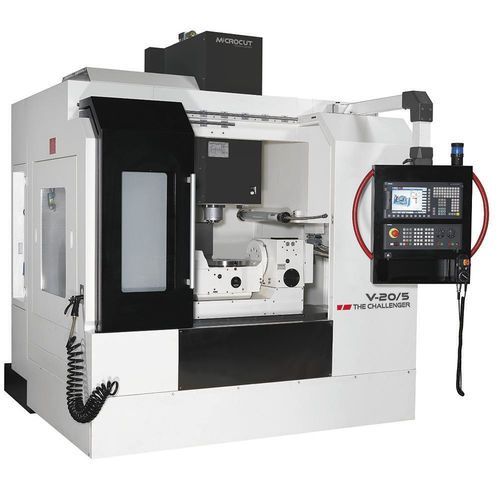

3軸マシニングセンタ V20/5縦型ロータリーテーブル2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- スピンドル数
- 2 リード
- スピンドル
- BT 40, HSK A-63, CAT40
- ツールステーション数
- 24ツールステーション, 32ツール
- 応用
- 航空産業用, 金型工業用, 医療用
- その他の特徴
- 高速, CE
- X軸移動距離
400 mm
(15.75 in)- Y軸移動距離
560 mm
(22.05 in)- Z軸移動距離
400 mm
(15.75 in)- 回転速度
12,000 rpm, 15,000 rpm, 18,000 rpm, 24,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 113,097 rad.min-1, 150,796 rad.min-1)- 最大テーブル積載量
100 kg
(220 lb)- 総重量
5,000 kg
(11,023.11 lb)
詳細
V20/5は、5軸または5面加工能力を備えた高速マシニングセンタです。医療、航空宇宙、金型産業など幅広い用途に対応します。2軸ターニングロータリテーブルにより、複雑で多面的な部品の加工が可能となり、サイクルタイムとセットアップ手順の短縮を実現します。
標準付属品
CTSスピンドル
ISO40ダイレクトスピンドル(12000rpm)
高圧切粉洗浄装置
チップコンベア（チップバケットなし
スピンドルオイルクーラー（インラインスピンドル用
20barの高圧ポンプによる主軸貫通クーラント（ビルトインタイプ）
CE規格
サイクル終了ランプ＆アラーム
水鉄砲
イーサネット
ツールキット、レベリングボルト、パッド、ナット
EMC
RS232ポート
熱交換器
別売アクセサリ
ダイレクトスピンドル(15000rpm)
ビルトインスピンドル(18000/24000rpm)
ビルトインスピンドル用モトレックス/冷却潤滑油
チップコンベアー
高圧ポンプによるスピンドル冷却水（20 barまたは70 bar
オイルスキマー
---
