牽引/圧縮ロードセル 8523

ボタン型歪みゲージ汎用

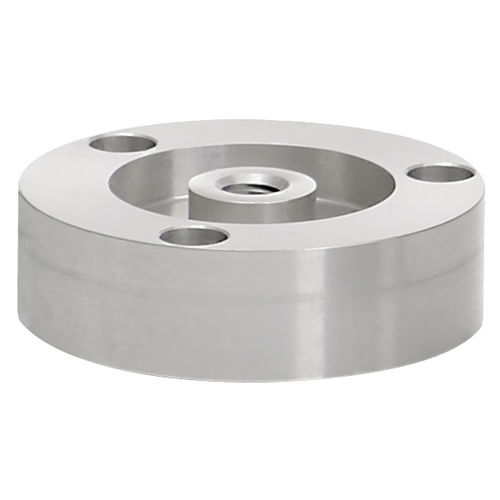

引張圧縮型ロードセル - 8523 8523シリーズの引張・圧縮用ロードセルは、幅広い用途向けに設計されています。このセンサは、傾きのない設置のための3点接触マウントなど、多くの利点を備えています。この機能により、最適でない取り付け面でも優れた測定結果を得ることができます。 測定する力は、中央のネジ穴に引張方向または圧縮方向に加えられます。純粋な圧縮荷重を測定する場合は、アクセサリ製品群のロードボタンを使用することで、複雑なセンサ統合機構が不要になります。オプションのプルプレートを使用すれば、ロッドやチェーンの引張荷重も簡単に検出できます。 センサーの内部には弾性膜があり、その上にストレインゲージがフルホイートストンブリッジで接続されています。センサーに引張または圧縮荷重が加わると、測定ブリッジのオーミック抵抗が変化し、mV/V単位で測定荷重に比例して出力信号が変化します。 特徴 測定範囲 0 ...20 N ～ 0 ...5 kN 点接触マウントによる傾斜のない設置 優れた価格性能比 簡単な取り付け バースターTEDS（オプション
