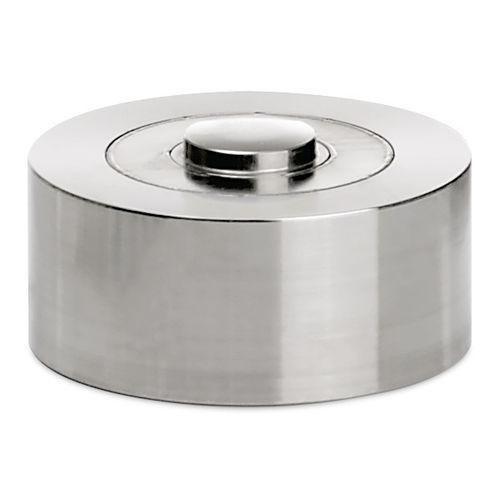

圧縮ロードセル 8526

ボタン型歪みゲージ1 mV/V

圧縮型ロードセル 8526 コンパクトな形状と下面の3つの固定穴により、圧縮型ロードセル8526は様々なアプリケーションに使用できます。測定範囲は0 ...100 N から 0 ...1 MNまでの幅広い測定レンジにより、実験室から重工業まで、幅広い測定タスクに対応します。 内蔵の荷重ボタンは、測定する力を加えるための簡単で信頼性の高い手段を提供します。最大3°の測定軸からのずれを伴う荷重印加の角度誤差は、測定信号にわずかな影響しか及ぼしません。理想的な測定精度を得るためには、ロードセルは研磨され、少なくとも60HRCの硬度を持つ表面に取り付ける必要があります。 モデル8526ロードセルは、内部に弾性膜があり、そこにストレインゲージが取り付けられています。ロードセルに圧縮荷重がかかると、膜は弾性的に変形し、その張力をストレインゲージに伝えます。ストレインゲージはオーミック抵抗の比例変化で応答し、適切な計測アンプや表示装置を用いて評価することができます。 特長 測定範囲 0 ...100 N ～ 0 ...1 MN 非常にコンパクトな設計 静的および動的測定用 底面に3つのネジ穴があり、ケーブルの取り付けが容易。 保護等級IP64 相対非直線性：±0.1%F.S. 標準化された出力信号 バースターTEDS（オプション
