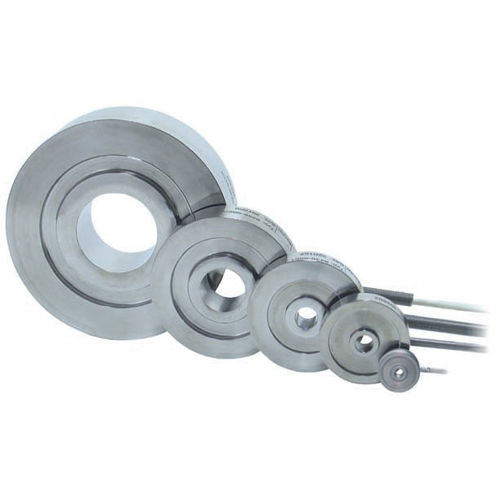

牽引/圧縮ロードセル 8438

輪形歪みゲージ超小型

小型リングロードセル- 8438 測定する力は、センサーの内側バンドと外側バンドの全表面に対して、軸方向に、かつ逆方向に垂直に作用させる必要があります。作用力の電気出力信号への変換は、フルブリッジ回路で接続されたストレインゲージによって行われます。 最適な精度を得るためには、センサーのベースは、十分な寸法で少なくとも58HRC以上に硬化された滑らかな水平面上に載せる必要があります。表面に溶接されたベースカバーは、センサー素子を安定させる効果があります。横方向の力は測定結果を歪めるので、とにかく避けなければなりません。センサーケーブルの張力緩和と曲げ緩和は、機械側で行ってください。 特長 - 測定範囲 0 ...100 N ～ 0 ...200 kN - センターホール - フラットディスクデザイン - ステンレス鋼製 - 完全に溶接されたセンサー本体 - 公称特性値の標準化が可能 - バースターTEDS（オプション 連続同心内孔、適合測定値、フラットディスクデザイン、保護等級IP65、完全溶接センサー本体、底部に固定用内ネジ付き
