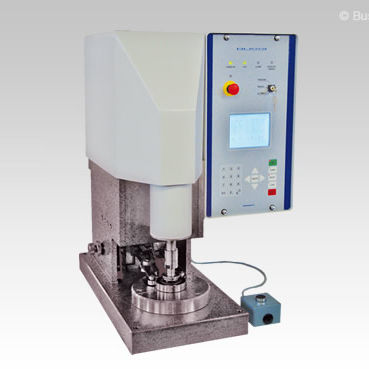

接触角測定装置

接触式産業用ボールベアリング用

装置「Type 1」 寸法の範囲：ベアリングの寸法：20～180㎜φ、高さ4～40㎜ 装置「Type 2」 寸法の範囲：ベアリングの寸法：100～360㎜φ、高さ16～58㎜ 性能 • ボールの存在のチェック（ブラインドベアリングを除く） • ブラインドベアリング：ケージ上に小さな工具を置いて測定可能 • 接触角度の測定：小数点以下１桁までの角度で直接表示（16.5°など） • 測定範囲：（0～89.9°） • 分解能：0.1° • 測定精度：±0.20° • サイクル時間：装置Type 1:14秒。装置Type 2：17秒 • 処理速度：装置Type 1:250ベアリング/秒。装置Type 2：210ベアリング/秒 • メモリー：ベアリングタイプ1500 • 設定データ（初回のみ。装置パネルから、またはパソコンから）：ベアリングタイプ、ピッチ直径、ボール直径、ボール数、回転数、測定回転数、スピンドル負荷。 • ベアリングの合格・不合格判定のため、接触角度の最小、最大角度の設定はあらゆるベアリングで可能です（25.0°±2.5°など）。 • 装置上に表示される接触角度： A) 設定範囲内の値は常灯。白い背景に黒字 B) 設定範囲外の値は点滅。ベアリング不合格を表示。 • 負荷の直接表示：装置Type 1:daN 1.5～47、装置Type 2：daN 2.7～76 • 自動診断：不具合通知信号 • 装置はパソコンに接続してデータのアップロード、ダウンロードができます（測定レポートなど） • メモリー容量：測定回数約18000回分 オプション: A) 装置は12チャンネルまでのソーターを制御でき、自動ベアリングロード、アンロードシステムで使用できます。ソーターのプログラムは設定、変更可能です。 B) 測定ツールは当社で製作、またはお客様での製作用の図面を供給できます。
