Mattison Machine Worksが倒産したとき、C & B Machineryは突然得られた優秀な従業員を活用し、Mattisonグラインダーの再製造を専門とする新しい部門を立ち上げたのです。 マティソン社の縦型研削盤は、重切削、大量生産、専用品の面削り精度に優れたコア設計となっています。
C & B Machineryは、サーボ駆動のボールネジ送りシステムなど、最新技術を取り入れたMattisonの送りシステムを再設計しました。これにより、複雑な機械的可動部品の大半を排除し、メンテナンスに伴うダウンタイムを大幅に削減することに成功しました。
C&Bは、非常に大型で非平面のコンロッドを研削するために、この機械を再製造しました。この機械は、手作業またはロボットによる作業を想定して設計されています。 課題は、ステップの関係をコントロールしながら、厳しい公差で高い切削加工を行うことでした。 工具は、迅速な部品交換を可能にするよう設計されています。
機械の詳細
再エンジニアリング。Mattison 100C-5、縦型5軸ディスクグラインダー
インデックステーブルとフィクスチャーポケットを含むツーリング
各ヘッドのインプロセスゲージング
機械重量 84,000 Lbs

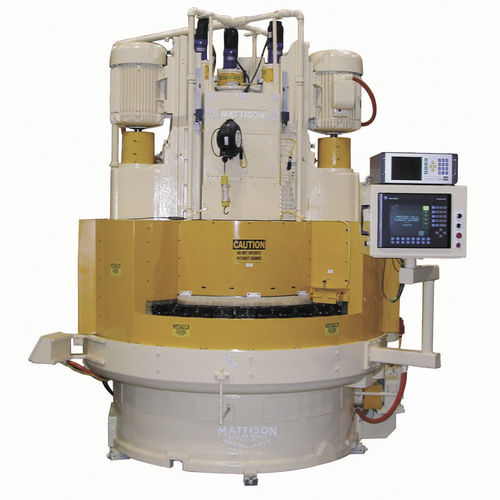

マティソン 72C-3、縦型3軸ディスクグラインダー
インデックステーブル、フィクスチャーポケット(3種類)を含む工具類。
更新内容ボールスクリューインフィード、アレンブラドリーコントローラ
インプロセスゲージング
---
