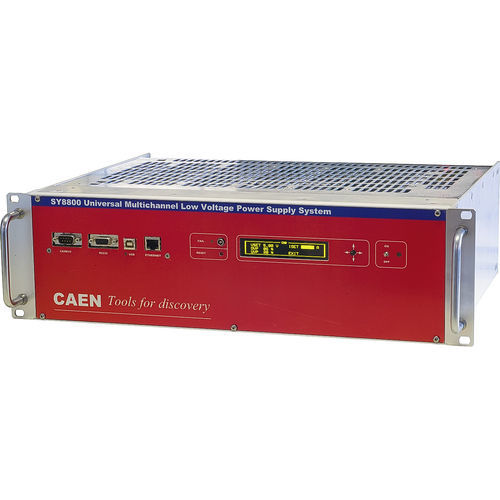

デジタル供給用装置 SY8800

アナログ

工場構成モジュールシステム 電源モジュール用に5つの空きスロット 3U x 19″ x 35cmのクレートサイズ フローティングチャンネル ローカルおよびリモート制御 イーサネット、USB、CANBUS、RS232によるリモートコントロール 最大出力：2.5kW @ 220Vac、1.5kW @ 115Vac 最大8独立チャンネル 低ノイズ 使用可能モジュール 2÷7V 550W (110A@5V) 1スロット 2÷7V 1100W (220A@5V) 2スロット ±7÷16V 550W (23A@±12V) 1スロット ±7÷16V 1100W (46A@±12V) 2スロット ±20÷28V 550W (11A@±24V) 1スロット ±20÷28V 1100W (22A@±24V) 2スロット 10 mV 電圧セット/モニタ分解能 100/200 mA 電流設定/モニタ分解能 (2÷7V) 20/40mA 電流設定/モニタ分解能 (±7÷16V/±20÷28V) 個別チャンネルON/OFF、TRIP 電圧降下回復用センス線 4アナログ入力、4デジタル入力、4デジタル出力 垂直冷却用ファン内蔵 概要 MOD.SY8800は高密度フローティング低電圧電源システムで、中電流および大電流の低ノイズ電子機器に電力を供給するように設計されています。 これまでに6つのモジュールが開発されています： 2÷7V 550W (typ. 110A@5V) 2÷7V 1100W (typ. 220A@5V) ±7÷16V 550W (typ. 23A@±12V) ±7÷16V 1100W (typ. 46A@±12V) ±20÷28V 550W (typ. 11A@± 24V) ±20÷28V 1100W (typ. 22A@± 24V) システムは工場出荷時に設定されています。システムには、接続ケーブル上の電圧降下を補正するためのリモートセンシングラインが装備されています。 安全機能 出力電圧がプログラム値と異なる場合の過電圧および低電圧保護 プログラム可能な最大チャネル出力電圧制限（VOVP）：出力電圧がVOVPを超えるとチャネルがトリップオフする
