4つのDB9コネクタ(±12 V)、A1422プリアンプに供給
DT57xxファミリ・デスクトップ・デジタイザ供給用プラグ・コネクタ1個
リップル< プリアンプ電源で5 mVpp未満、デジタイザ電源で10 mVpp未満
概要

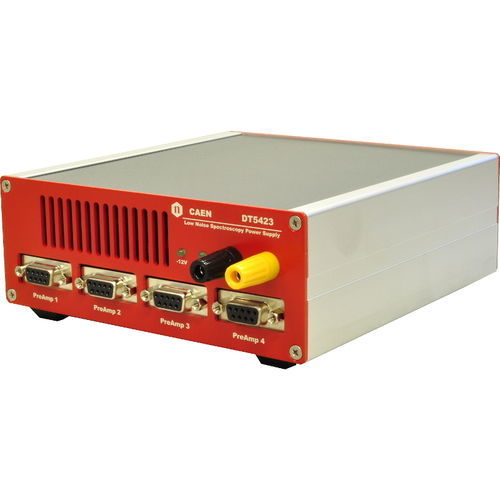

DT5423は、A1422およびA1424プリアンプとDT57xxデジタイザ・ファミリ用のデスクトップ電源です。4つの標準9ピン "Dタイプ "メス・コネクタを備え、最大4台のA1422またはA1424プリアンプと、1つのプラグ・コネクタでDT57xxデジタイザに供給できます。各出力はフィルタリングされています。デジタイザ用の+12 V電源は、6ピンのシールド付き小型円形DINコネクタから供給されます。
キットには、デジタイザ供給出力をDT57xxデスクトップ・デジタイザ(2.1mm DC電源ジャック)に接続するためのケーブル(長さ1.5m)が含まれています。
技術仕様
機械的パッケージ
デスクトップ・モジュール(154x50x164 mm3)。重量1.65kg
プリアンプ1,2,3,4
+12 V / 400 mA (最大4出力合計)
-12V / 200mA (4出力合計最大)
4サブD9メスコネクター
デジタイザー電源
+12V / 2.1 A
TE Connectivityタイプ5750071-1シールド付きミニ丸型DINコネクタ6MINI-DIN
ノイズ性能
PreAmp 1÷4 コネクタの±12V OUT:リップル 5 mVpp
デジタイザ供給コネクタの+12V OUT: リップル 10 mVpp
測定条件測定条件:20MHz 帯域幅制限オシロスコープ、AC 結合、測定時 OUT に容量性負荷 10nF、OUT に全負荷 (PreAmp 1÷4 コネクタの +12V OUT に合計 400mA、Preamp 1÷4 コネクタの -12V OUT に合計 200mA、+12V デジタイザ供給コネクタに 2.1A).
入力
230V~50Hzまたは115V~60Hz;C14タイプ・インレット(ヒューズ付き)
ヒューズ
230V: T500mA; 110V: T1A 5 x 20mm
---
