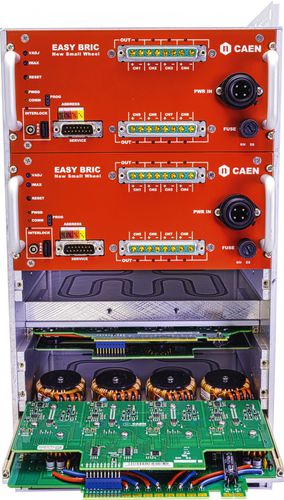

電源DC/DC 変換器 EASY BRIC1

EASY6000 DC/DC電源 磁界・放射線耐性 電離放射線（総線量） 200Gy 変位ダメージ 5.8-1012 1-MeV Eq.n/cm2 シングルイベントフルエンス 1.0-1012 p/cm2 (E > 20 MeV) 磁場 0.5 T 8 正 10 ÷ 12 V / 16 A チャンネル 300 V DC 入力電圧 トリマーによるVset 各チャンネルのオン/オフ 各チャンネル個別に監視・保護 インターロック機能 48 V サービス ローカルおよびリモートのオン/オフ 個別フローティングリターン 液体冷却 B and Radトレラント中間コンバータ（BRIC）は、CERNの高輝度LHCの過酷な条件に耐えるように作られたEASYファミリーの新製品です。 その設計は、CAENがLHCの建設と長年の運用から構築したすべての経験を活用して、2016年に開始されました。慎重に計画されたテストキャンペーンでは、モジュール全体と同様に200 Gy TIDまでのすべてのコンポーネントを検証しました。この総線量は、2035年末にHL-LHCのほとんどの実験領域で到達することが予想されるものです。 磁場試験も行われ、BRIC 1は0.5Tまで、DC-DCチャンネルや基板上の磁気コイルに対する磁力線の向きに関係なく、80%以上の効率を示した。
