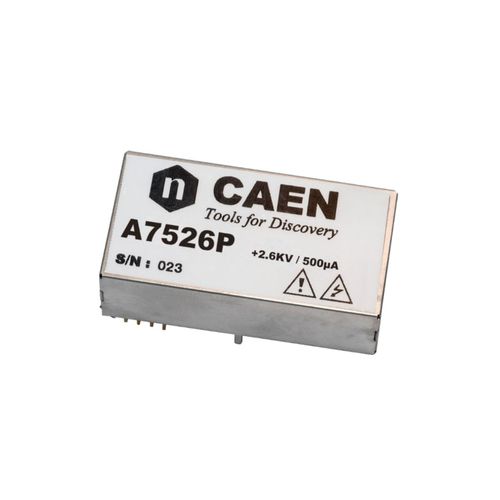

出力モジュール A7526

高効率 2600 V/500 µAの出力範囲 正極性または負極性で使用可能 コンパクトパッケージ：29x54x16 mm3 (WxLxH) 概要 A7526は高効率、低ノイズのシングルチャンネル高圧DC/DCコンバータです。12V入力を供給した場合、0～2600Vの範囲でプログラマブルおよびモニタ可能な出力電圧を提供します。正または負の出力電圧で使用できます。出力電圧は、0～+2Vの外部電圧（Vset）を供給することで調整されます。ボードには過電流保護機能があり、Iout最大値より大きな電流が流れた場合でも、モジュールは破損しません。 優れた安定性と特別な設計により、A7526電源は過酷な環境や厳しい温度変化の下でも動作するように設計されています。 モジュールはFR4プリント基板上に設計され、コーティングされ、DC01スチールボックスに収納されています。CADアルティウム・ライブラリ・コンポーネントおよび3Dステップ・モデルは、ご要望に応じて入手可能です。 過電流検出機能 チャネルがIsetより大きな電流を流そうとすると、出力電圧を変化させて電流をIset制限以下に保ちます。チャンネルは電流発生器のように動作します。 技術仕様 パッケージ 材質DC01; 寸法W=29 mm ; L=54 mm ; H=16 mm チャンネル数 1 最大出力電流 (Iout) 500μA @ ±2600 V 出力電圧 (Vout) 0 ÷ ±2600 V コンタクトピン オスストリップヘッダー、2.54mmステップ、リン青銅、UL94V0絶縁体 保護機能 過電流、短絡、スパーク、湿度 動作温度 -55°C ～ +80°C 保管温度 -55°C ～ +85°C 出力リップル（全負荷 標準5mVpp、最大10mVpp 効率 >55% @ Vout 2500 V (-20° C ÷ +70° C)
