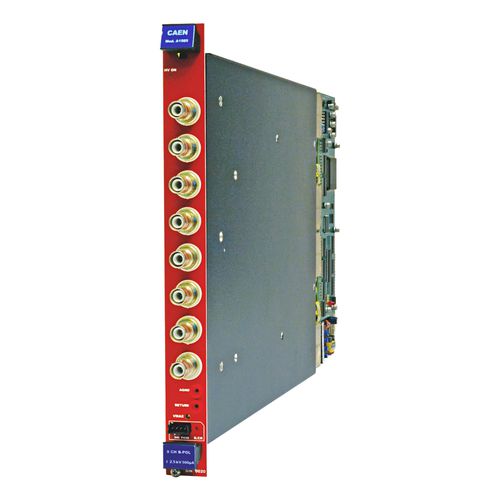

I/O供給電源モジュール A1589

独立制御可能な8つの高電圧チャンネル 4象限バイポーラ・チャンネル 出力範囲±2.5 kV / ±500 µA SHV同軸コネクター 全チャンネル共通のフローティング・リターン 低リップル 優れた長期出力安定性 低/過電圧警告、過電流および最大電圧保護 ユニットイネーブル用インターロックロジック チャンネル管理を容易にするソフトウェア・ツール 概要 A1589ボードには、SHVコネクタを介して高電圧を供給する独立した8チャンネルが搭載されており、CAENユニバーサル・マルチチャンネル電源システム（SY1527、SY2527、SY4527、SY5527）と互換性があります。 すべてのチャンネルは差動で、いわゆる4象限で動作し、抵抗負荷として供給または動作します。優れた長期出力安定性で、最大電圧±2.5 kV、最大電流±500 µAを供給できます。電圧安定度は10mVpp以内、設定分解能は100mVです。さらに、各チャンネルは共通のフローティング・リターンを共有し、ノイズ・レベルを低減するオンデテクタ・グラウンディングが可能です。フローティング・リターンは、最大±50V（ハードウェア制限65V）までクレート・アースから絶縁されています。 ボードには、電流保護と電圧保護の両方が備わっています。 あるチャンネルがプログラムされた制限値以上の電流を流そうとすると、過電流状態にあることが通知されます。電源システムはこの状態をフォルトとして検出し、TRIPパラメーターの設定に従って反応します： TRIP = 1000 s: 設定された出力電流値に達すると、チャンネルは定電流発生器のように動作します。 TRIP < 1000 s: 出力電流はプログラムされた時間間隔だけ設定値を維持し、その後オフになります。
